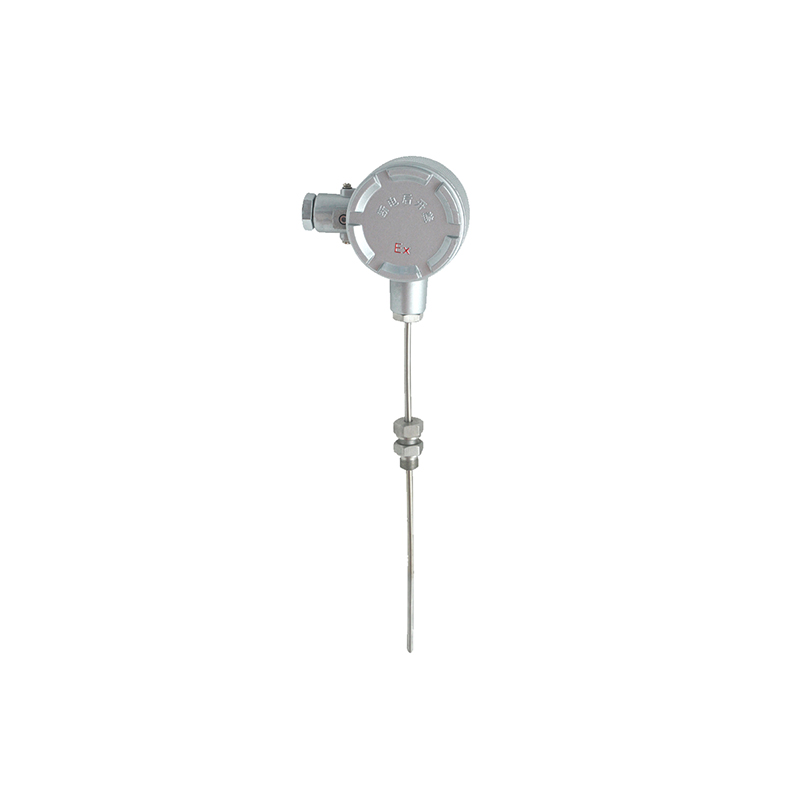

防爆熱電阻

應用
通常和顯示儀表、記錄儀表、電子計算等配套使用。直接測量生產現場存在碳氫化合物等爆炸物的-200°C~500°C范圍內液體、蒸汽和氣體介質以及固體表面溫度。選型服務電話0550-7308822；公司還可按樣品或圖紙定做各種特殊型號熱電偶、熱電阻、雙金屬溫度計及法蘭套管。

特點
·壓簧式感溫元件，抗振性能好；
·測量精度高；
·毋須補償導線，節省費用；
·進口薄膜電阻元件，性能可靠穩定。

工作原理
防爆熱電阻是利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花，電弧和危險溫度的零部件都密封在接線盒腔內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行隔爆。

主要技術參數
產品執行標準
IEC751
JB/T18622-1997
JB/T8623-1997
JB/T5518-91

常溫絕緣電阻
熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。

測量范圍及允差

型 號	分度號	測溫范圍	精度等級	允許誤差
WZP	Pt100	-200-+500	A級	±（0.15+0.002）ltl
			B級	±（0.30+0.005）ltl
WZC	Cu50  Cu100	-50-+100	---	±（0.30+0.005）ltl


型號命名方法

W	溫度儀表
	Z	熱電阻
		感溫元件材料
		P	鉑
		C	銅
			偶絲對數
			無	單支
			2	雙支
				安裝固定形式
				1	無固定裝置
				2	固定螺紋
				3	活動法蘭
				4	固定法蘭
				5	活絡管接頭式
				6	固定螺紋錐形式
				7	直形管接頭式
				8	固定螺紋管接頭式
				9	活動螺紋管接頭式
					接線盒形式
					4	防爆式
						保護管直徑
						0	φ16
						1	φ12
							工作端形式
							G	變截面
W	Z	P	2-	2	4	1	G	典型型號示例
