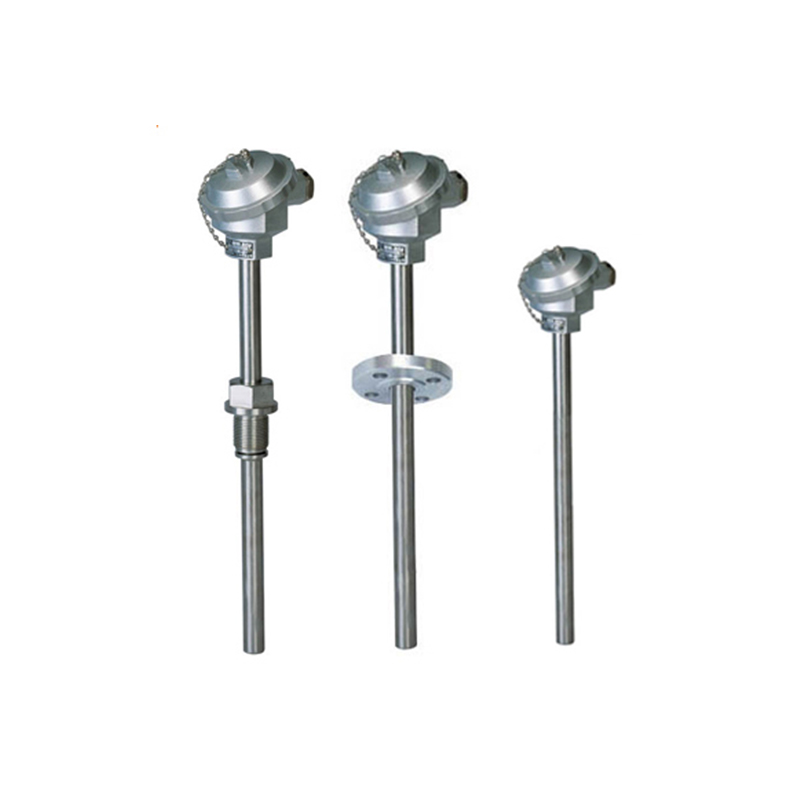

裝配熱電偶

應用
通常和顯示儀表、記錄儀表、電子計算等配套使用。直接測量各種生產過程中的0°C~1300°C范圍內液體、蒸汽和氣體介質以及固體表面溫度。

特點
·裝配簡單，更換方便
·壓簧式感溫元件，抗振性能好；
·測溫范圍大
·機械強度高，耐壓性能好

工作原理
熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。

主要技術參數
產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91

常溫絕緣電阻
熱電偶在環境溫度為20±15°C，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000Ω.m。

測量范圍及允差

型號	分度號	允  差  等  級
		I		II
		允差值	測溫范圍°C	允差值	測溫范圍°C
WRN	K	±1.5°C	-40~+375	±2.5 °C	-40~+333
		±0.004ltl	375~1000	±0.0075 ltl	333~1200
WRM	N	±1.5°C	-40~+375	±2.5°C	-40~+333
		±0.004 ltl	375~1000	±0.0075 ltl	333~1200
WRE	E	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004 ltl	375~800	±0.004 ltl	333~900
WRF	J	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004 ltl	375~750	±0.004 ltl	333~750
WRC	T	±1.5°C	-40~+125	±1°C	-40~+133
		±0.004 ltl	125~350	±0.0075 ltl	133~350


型號命名方法

W	溫度儀表
	R	熱電偶
		感溫元件材料
		N	鎳鉻-鎳硅
		M	鎳鉻硅-鎳硅
		E	鎳鉻-銅鎳
		C	銅-銅鎳
		F	鐵-銅鎳
			偶絲對數
			無	單支
			2	雙支
				安裝固定形式
				1	無固定裝置
				2	固定螺紋
				3	活動法蘭
				4	固定法蘭
				5	活絡管接頭式
				6	固定螺紋錐形式
				7	直形管接頭式
				8	固定螺紋管接頭式
				9	活動螺紋管接頭式
					接線盒形式
					2	防噴式
					3	防水式
						保護管直徑
						0	φ16
						1	φ20
						2	φ16高鋁質管
						3	φ20高鋁質管
							工作端形式
							G	變截面
W	R	N	2-	2	3	1	G	典型型號示例
