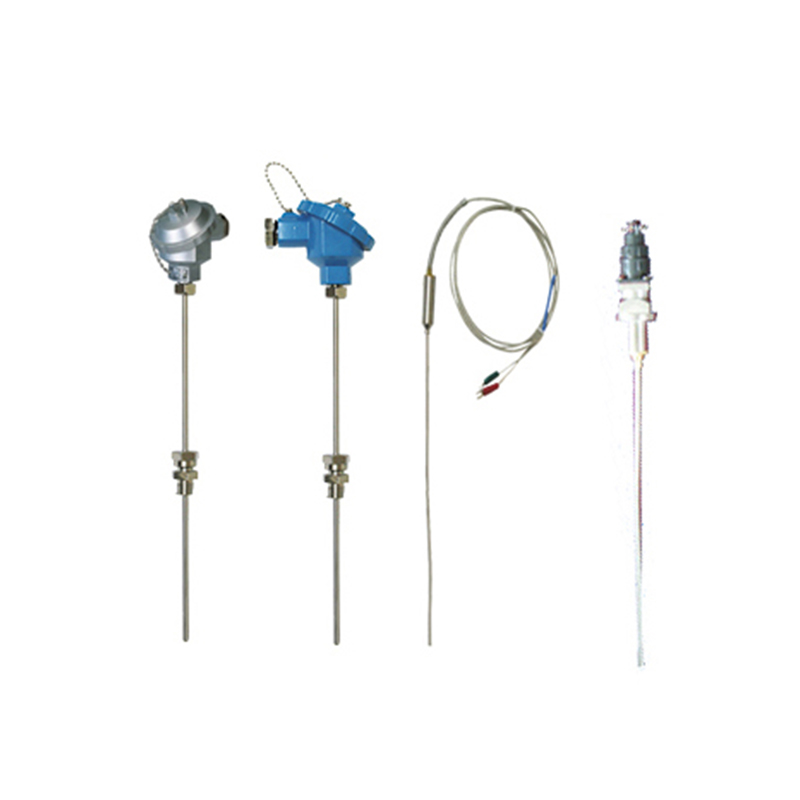

鎧裝熱電阻

應用
通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的-200℃—500℃范圍內液體，蒸汽和氣體介質以及固體表面溫度。

特點
·熱響應時間少，減小動態誤差；
·直徑小，長度不受限制；
·測量精度高；
·進口薄膜電阻元件，性能可靠穩定；

工作原理
鎧裝熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。

主要技術參數
產品執行標準
IEC751
JB/T8623-1997
JB/T8622-1997

偶絲直徑材料

偶絲形式	單支式	雙支式
套管直徑	Φ3 Φ4 Φ5 Φ6 Φ8	Φ4  Φ5 Φ6 Φ8
套管材質	1Cr18Ni9Ti	1Cr18Ni9Ti


常溫絕緣電阻
熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。

測溫范圍及溫差

型 號	分度號	測溫范圍°C	精度等級	允 差
WZPK	Pt100	-200??-+500	A級	±（0.15+0.002 ltl）
WZPK	Pt100	-200??-+500	B級	±（0.30+0.005ltl）


熱響應時間

套管直徑	熱響應時間
Ф3	≤3
Ф4	≤5
Ф5	≤8
Ф6	≤12
Ф8	≤15


 型號命名方法


W	溫度儀表
	Z	熱電阻
		P	感溫元件材料
			K	鎧裝式
				偶絲對數
				無	單支
				2	雙支
					安裝固定形式
					1	無固定裝置
					2	固定卡套螺紋
					3	活動卡套螺紋
					4	固定卡套法蘭
					5	活動卡套法蘭
						接線盒形式
						2	防噴式
						3	防水式
						4	圓接插式
						7	扁接插式
						9	補償導線式
							直徑
							3	φ3
							4	φ4
							5	φ5
							6	φ6
							8	φ8
W	Z	P	K	2-	2	3	8	典型型號示例
