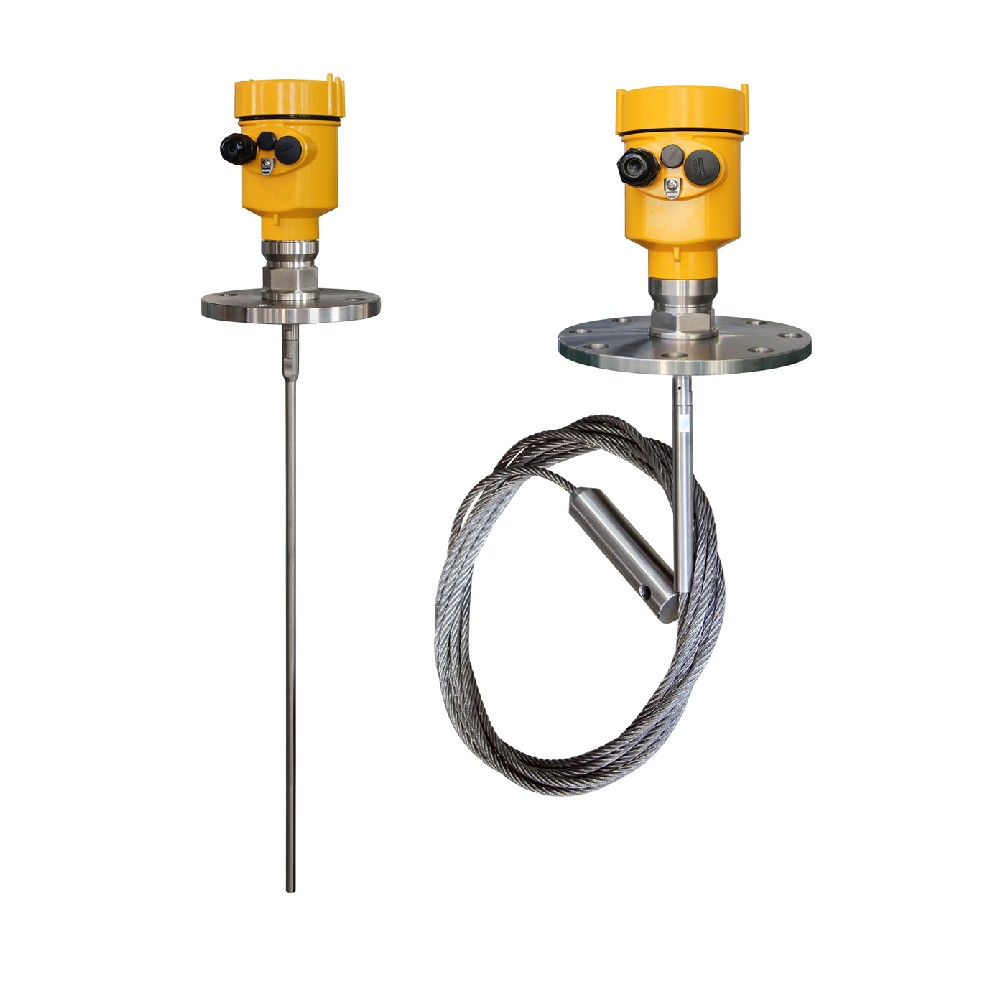

TLRD701K-YL型導波雷達物位計

☆  測量范圍：
☆  螺紋接口：螺紋/法蘭（選配）
☆  工作溫度：-40～120℃(標準型)/-40～230℃(高溫型)
☆  防護等級：
☆  防爆等級：Exia ⅡC T6 Ga/ Exd ⅡC T6 Gb
☆  傳感器類型：
☆  常用介質：液體，固體粉料
☆  熱線電話：4001190288

產品資料下載

立即咨詢

產品介紹

v 原理：

導波雷達發出的高頻微波脈沖沿著探測組件（鋼纜或鋼桿）傳播，遇到被測介質，由于介電常數突變，引起反射，一部分脈沖能量被反射回來。發射脈沖與反射脈沖的時間間隔與被測介質的距離成正比。

v 特點：

由于采用了先進的微處理器和獨特的Echo Discovery回波處理技術，導波雷達物位計可以應用于各種復雜工況。

多種過程連接方式及探測組件的型式，使得701導波雷達物位計適用于各種復雜工況及應用場合。如：高溫、高壓及小介電常數介質等。

采用脈沖工作方式，導波雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害。

v 產品介紹：

適用介質：液體，固體粉料

應 用：液體及固體粉狀料測量，復雜過程條件

防爆認證：Exia ⅡC T6 Ga/ Exd ⅡC T6 Gb

測量范圍：纜式 0~30m / 桿式 0~6m 頻率范圍：500MHz-1.8GHz

天線：單纜或單桿式天線

測量精度：±10mm

過程溫度：-40～120℃(標準型)/-40～230℃(高溫型)

過程壓力：（-0.1～4）MPa

信號輸出：（4～20）mA HART / Modbus-RS485

現場顯示：四位LCD 可編程

電源：兩線制（DC24V)/四線制（DC24V/AC220V）

外殼：鋁單腔/鋁雙腔/塑料單腔/不銹鋼單腔

過程連接：螺紋/法蘭（選配）

v 產品選型：

l TLRD701K-YL

*大量程 / 探頭型式

30000mm/單纜式或 6000mm /單桿式

許可證

P 標準型（非防爆）

I 本安型（Exia IIC T6 Ga）

G 隔爆型（Exd IIC T6 Gb）

探頭型式/材質

A 纜式探頭 Φ8mm /不銹鋼304

B 纜式探頭 Φ4mm /不銹鋼316L

C 桿式探頭 Φ12mm /不銹鋼304

D 桿式探頭 Φ12mm /不銹鋼316L

過程連接

G 螺紋 G1?″ A

N 螺紋 1?″ NPT

C 法蘭DN50 PN16 / 不銹鋼

D 法蘭DN80 PN16 / 不銹鋼

E 法蘭DN100 PN16 / 不銹鋼

F 法蘭DN150 PN16 / 不銹鋼

H 法蘭DN200 PN16 / 不銹鋼

I 法蘭2〞150LBS ANSI 凸面 / 不銹鋼316L

J 法蘭3〞150LBS ANSI 凸面 / 不銹鋼316L

K 法蘭4〞150LBS ANSI 凸面 / 不銹鋼316L

L 法蘭6〞150LBS ANSI 凸面 / 不銹鋼316L

M 法蘭8〞150LBS ANSI 凸面 / 不銹鋼316 L

密封 / 過程溫度

1. 普通型（-40～120）℃

2. 高溫型（-40～230）℃

電子單元

3 （4~20）mA / 24V DC / HART 兩線制

4 （4~20）mA / 220V AC / HART四線制

5 Modbus-RS485 / 6~24V / 四線制

外殼 / 防護等級

L 鋁單腔 / IP67

H 鋁雙腔 / IP67

G 塑料單腔 / IP65

K 不銹鋼單腔 / IP67

電纜進線

M M 20 × 1.5

N ?″ NPT

現場顯示 / 編程

A 帶

X 不帶
