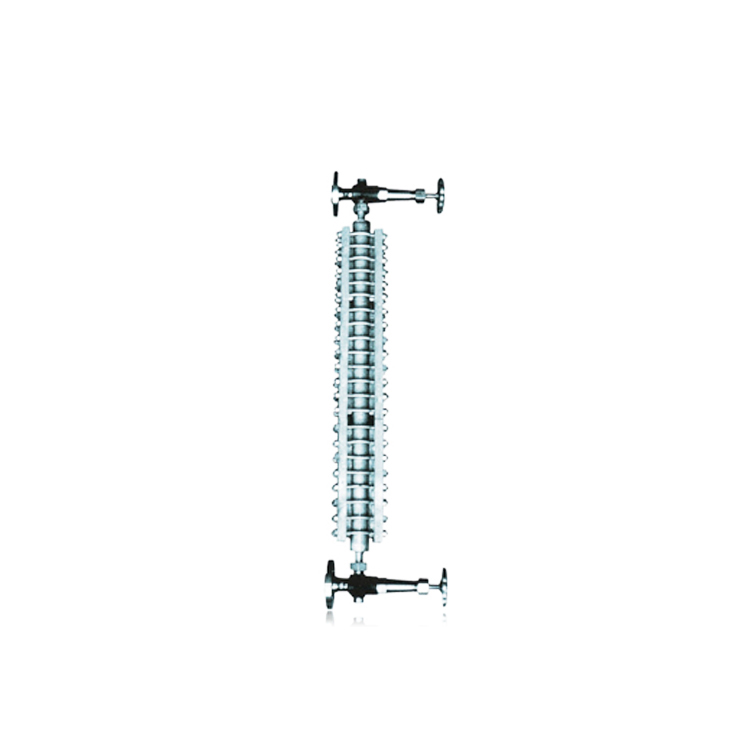

BX型玻璃板液面計

☆  品牌：天祥
☆  概述：一、主要特點 1．玻璃板液位主：液面計針形閥裝有安全鋼球，當玻璃板意外破損時可將液面計與容器自動隔離，防止介質大量外流，自動關閉壓力0.3Mpa。...
☆  熱線電話：4001190288

產品資料下載

立即咨詢

產品介紹

一、主要特點
1．玻璃板液位主：液面計針形閥裝有安全鋼球，當玻璃板意外破損時可將液面計與容器自動隔離，防止介質大量外流，自動關閉壓力>0.3Mpa。
2.液面計分普通型與保溫型，保溫型設有加熱或冷卻管路，可采作不大于0.6Mpa蒸汽或循環冷卻水調節液面計內介質流動性。
3．液面計與介質接觸的零部件，采用碳結構鋼或不銹鋼制造，能適應各工況需要。

二、玻璃板液面計技術參數

名稱	法蘭型式	型號	公稱壓力	使用溫度℃	結構型式	主體材質	公稱長度	聯接式法蘭型式
透光式玻璃板液面計（HG21598.1-95）	A B C	T	2.5	0~250	普通型保溫型	16Mn 1Cr18Ni9Ti	550 850 1150 1450 1750	HG20592-97 WN20-4.0RF HG20592-97 WN20-4.0M ANSIB16.5 W.N.300#
透光式玻璃板液面計（HG21598.1-95）			4.8	0~475	普通型	0Cr18Ni9		HG20592-97 WN20-1.0RF HG20592-97 WN20-1.0M
透光式玻璃板液面計（HG21598.2-95）			6.3	0~250	普通型保溫型	16Mn 1Cr18Ni9Ti		HG20592-97 WN20-6.3RF HG20592-97 WN20-6.3M ANSIB16.5 W.N.600#
透光式玻璃板液面計（HG21598.2-95）			10.0	0~100	普通型	35		HG20592-97 WN20-1.6RF HG20592-97 WN20-1.6M
反射式玻璃板液面計（HG21590-95）		R	4.0	0~250	普通型保溫型	16Mn 1Cr18Ni9Ti		HG20592-97 WN20-6.3RF HG20592-97 WN20-6.3M ANSIB16.5 W.N.300#
視鏡式玻璃板液面計 (HG21591-95)		S	常壓	0~250	帶頸型	16MnR,Ocr18Ni9 16MnR帶襯里	304 304
			常壓	0~250	嵌入連接型	Q235A,Ocr18Ni9 Q235-A帶襯里
			0.6	0~250	嵌入連接型	16MnR,Ocr18Ni9 16MnR帶襯里

三、標記規定

□	□	□	-£	□	-□	□	□	HG21XXX-95
									標準號
									顯示方式（按表6要求）
									排污口代號（按表5要求）
									公稱長度
									結構型式（按表4要求）
									材料（按表3要求）
									公稱壓力
									型號（按表2要求）
									法蘭型式（按表1要求）

四、技術參數
例1：透光式公稱壓力2.5MPa、碳鋼材料，保溫型，排污口配閥門，突面法蘭連接，公稱長度L=1450mm的液面計，其標記為AT2.5-IW-1450V HG21589-95
例2：反射式公稱壓力4.0MPa、不銹鋼材料，普通型，排污口配螺塞，突面法蘭連接（按ANSSIB16.5標準），公稱長度L=850mm的液面計，其標記為CR4.0-II-850P
例3：視鏡式常壓、不銹鋼材料，嵌入連接的液面計，其標記為S-IIQ HG21591-95

表1

突面法蘭（RF）	凸面法蘭（M）	ANSI B16.5（RF）
A	B	C

表2

透光式	反射式	視鏡式
T	R	S

表3

碳鋼	不銹鋼	碳鋼襯里
I	II	III

表4

普通型	保溫型	帶頸型	嵌入連接型
	W	J	Q

表5

配閥門	配螺塞
V	P

表6

單色顯示	雙色顯示
	S
