![[field:text/]](/uploads/allimg/200627/1-20062G00433.jpg)

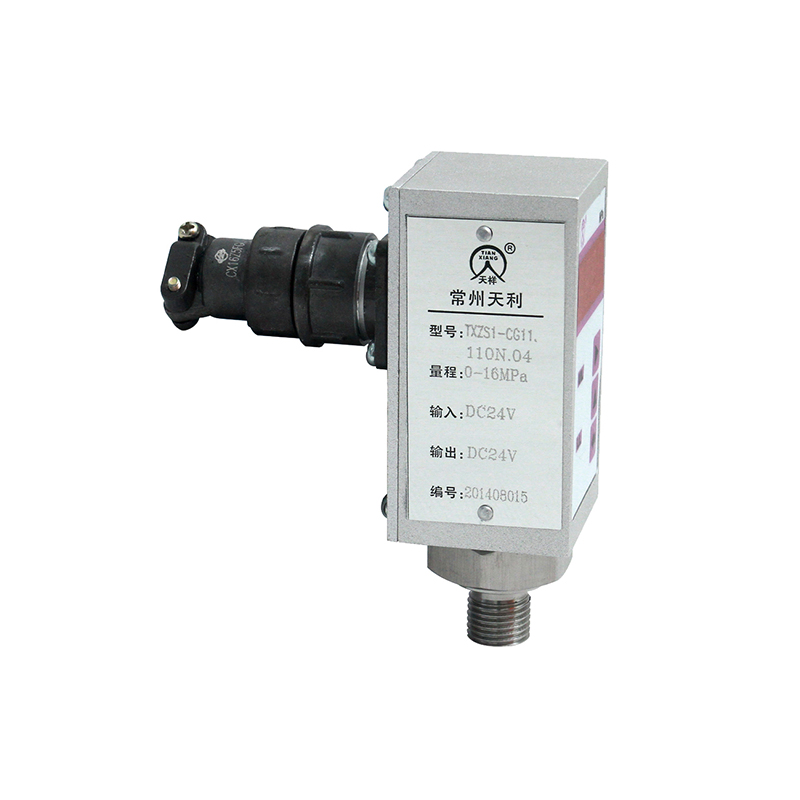

TXZ是采用德國傳感器采集技術，加之高精度工業線路元件集合而成的具有高穩定性，無觸點型的智能電子壓力開關。
一、應用領域
泵及壓縮機，水處理系統，機電自動化，工程機械，液壓與氣動系統，醫用設備
二、對比電接點表、機械壓力開關的優勢
精度高，重復性好，壽命長，無膜片，無觸點，耐腐蝕性強，設定靈活方便，顯示直觀，溫漂小
注：此類產品皆可定制成隔膜法蘭式或隔膜螺紋式
| 基本參數 | |
|---|---|
| 電源 | DC24V±5% |
| 量程范圍 | -0.1-100MPa |
| 可設定范圍 | 20%FS-80%FS（**） |
| 過載 | 150%FS |
| 顯示 | 四位LCD |
| 顯示精度 | 0.5%FS |
| 重復性誤差 | ≤0.3%FSmax |
| 溫度漂移 | ≤0.1%FSmax |
| 外殼防護等級 | IP54 |
| 模擬輸出 | 4-20mA 負載≤600歐姆 精度0.5%FS |
| 輸出方式 | |
| 類型 | PNP晶體管輸出、SPDT開關量輸出 |
| 動作壽命 | PNP、SPST≥100萬次 SPDT≥10萬次 |
| 響應時間 | PNP≤10ms SPDT :動作時間:15ms 釋放時間：8ms |
| 過程連接 | 不銹鋼304# G1/4”(常規） |
| 環境條件 | |
| 介質溫度 | -25-80℃ |
| 環境溫度 | -25-80℃ |
| TXZS1 - X XX XX . XX X X . XX 34 - A B C . D E F . G | |||||
|---|---|---|---|---|---|
| A：供電電源 | |||||
| 代碼 | 供電電源 | ||||
| 1 | DC24V | ||||
| B：傳感器類型 | |||||
| 代碼 | 傳感器類型 | ||||
| CG | 陶瓷壓阻表壓型 | ||||
| SG | 擴散硅表壓型 | ||||
| SD | 擴散硅差壓型 | ||||
| SY | 應變片表壓型 | ||||
| C：量程 | |||||
| 代碼 | 量程 | 代碼 | 量程 | 代碼 | 量程 |
| 00 | 0-20KPa | 01 | 0-35KPa | 02 | 0-70KP |
| 03 | 0-100KPa | 04 | 0-200KPa | 05 | 0-350KPa |
| 06 | 0-700KPa | 07 | 0-1MPa | 08 | 0-2MPa |
| 09 | 0-3.5MPa | 10 | 0-7MPa | 11 | 0-10MPa |
| 12 | 0-20MPa | 13 | 0-25MPa | 14 | 0-30MPa |
| 15 | 0-35MPa | 16 | 0-40MPa | 17 | 0-60MPa |
| 18 | -0.1-2MPa | 19 | 0-18MPa | 20 | 0-6MPa |
| D：邏輯輸出 | |||||
| 代碼 | 邏輯輸出 | ||||
| 10 | 一路PNP(DC24V,3A max) | ||||
| 11 | 二路PNP(DC24V,3A max) | ||||
| 30 | 一路繼電器(DC24V/AC250V,3A max) | ||||
| 31 | 二路繼電器(DC24V/AC250V,3A max) | ||||
| E：輸出類型 | |||||
| 代碼 | 輸出類型 | ||||
| 0 | 有源輸出(只有PNP輸出才能選) | ||||
| 4 | 通斷信號 | ||||
| F:模擬量輸出 | |||||
| 代碼 | 模擬量輸出 | ||||
| N | 無 | ||||
| B | 4-20mA | ||||
| G:過程連接 | |||||
| 代碼 | 過程連接 | ||||
| 00 | 外螺紋M20×1.5(不銹鋼304#) | ||||
| 01 | 外螺紋1/2NPT(不銹鋼304#) | ||||
| 02 | 外螺紋1/4NPT(不銹鋼304#) | ||||
| 03 | 外螺紋G1/2”(不銹鋼304#) | ||||
| 04 | 外螺紋G1/4”(不銹鋼304#) | ||||
| 基本參數 | |
|---|---|
| 電源 | DC24V±5% |
| 量程范圍 | -0.1-100MPa |
| 可設定范圍 | 20%FS-80%FS（**） |
| 過載 | 150%FS |
| 顯示 | 四位LCD |
| 顯示精度 | 0.5%FS |
| 重復性誤差 | ≤0.3%FSmax |
| 溫度漂移 | ≤0.1%FSmax |
| 外殼防護等級 | IP54 |
| 模擬輸出 | 4-20mA 負載≤600歐姆 精度0.5%FS |
| 輸出方式 | |
| 類型 | PNP晶體管輸出、SPDT開關量輸出 |
| 動作壽命 | PNP、SPST≥100萬次 SPDT≥10萬次 |
| 響應時間 | PNP≤10ms SPDT :動作時間:15ms 釋放時間：8ms |
| 過程連接 | 不銹鋼304# G1/4”(常規） |
| 環境條件 | |
| 介質溫度 | -25-80℃ |
| 環境溫度 | -25-80℃ |
