![[field:text/]](/uploads/allimg/200624/1-200624143409.jpg)

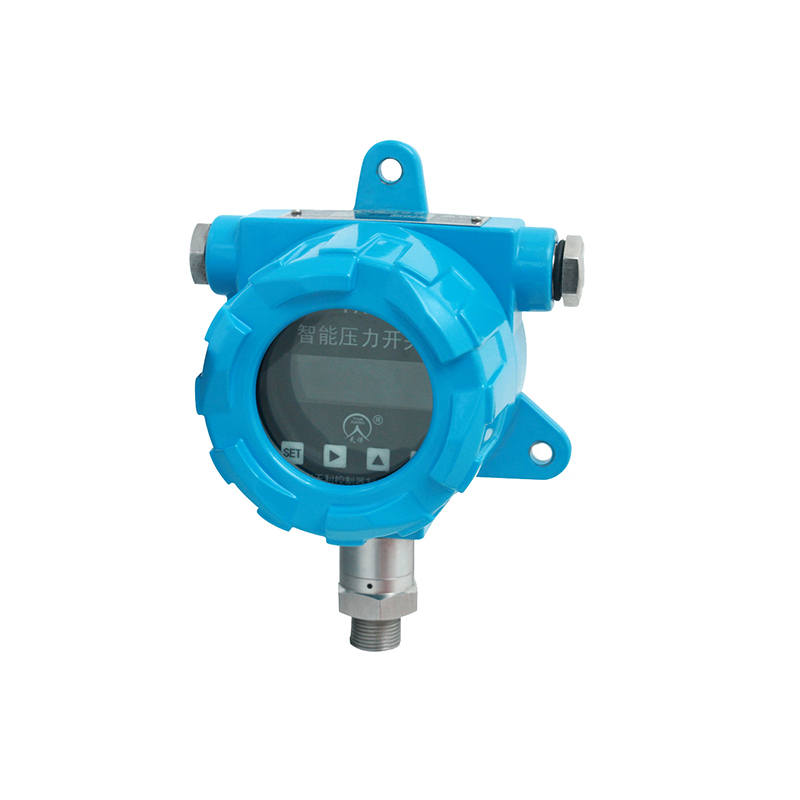

l TXZ是采用壓阻傳感器采集技術，加之高精度工業線路元件集合而成的具有高穩定性，觸點型的智能壓力/差壓開關。
l TXZ智能壓力開關能采集實時壓力，顯示實際壓力并最多輸出4路開關量和1路模擬量，集開關和變送器為一體的隔爆型壓力開關。**量程160MPa，耐壓值為選型量程的1.5倍。
l TXZ智能差壓開關能采集實時差壓，顯示實際差壓并最多輸出4路開關量和1路模擬量，集開關和變送器為一體的隔爆型差壓開關。**量程2MPa，耐差壓值為選型量程的1.5倍，**靜壓20MPa（兩端同時施壓）。注：高靜壓場建議使用三閥組防止單向過壓。
一、應用領域
泵及壓縮機，水處理系統，機電自動化，工程機械，液壓與氣動系統，醫用設備
二、對比電接點表、機械壓力開關的優勢
精度高，重復性好，壽命長，無膜片，無觸點，耐腐蝕性強，設定靈活方便，顯示直觀，溫漂小
注：此類產品皆可定制成隔膜法蘭式或隔膜螺紋式
| 基本參數 | |
|---|---|
| 電源 | DC24V±5%、AC220V±5% |
| 量程范圍 | -0.1-100MPa |
| 可設定范圍 | 20%FS-80%FS（**） |
| 過載 | 150%FS |
| 顯示 | 四位LCD |
| 顯示精度 | 0.5%FS |
| 重復性誤差 | ≤0.3%FSmax |
| 溫度漂移 | ≤0.1%FSmax |
| 外殼防護等級 | IP65 |
| 模擬輸出 | 4-20mA 負載≤600歐姆 精度0.5%FS |
| 輸出方式 | |
| 類型 | PNP晶體管輸出、SPDT開關量輸出 |
| 動作壽命 | ＞100萬次 |
| 響應時間 | 動作時間:15ms釋放時間：8ms |
| 過程連接 | 不銹鋼304# M20×1.5(常規） |
| 環境條件 | |
| 介質溫度 | -25-80℃ |
| 環境溫度 | -25-80℃ |
| TXZC2 - X XX XX . XX X X . XX X TXZC2 - A B C . D E F . G H | ||||||
|---|---|---|---|---|---|---|
| A：供電電源 | ||||||
| 代碼 | 供電電源 | |||||
| 1 | DC24V | |||||
| 2 | AC220V | |||||
| B：傳感器類型 | ||||||
| 代碼 | 傳感器類型 | |||||
| CG | 陶瓷傳感器（表壓） | |||||
| SG | 擴散硅傳感器（表壓） | |||||
| SD | 擴散硅傳感器（差壓） | |||||
| SY | 應變片傳感器 (表壓) | |||||
| C：量程 | ||||||
| 代碼 | 量程 | 代碼 | 量程 | 代碼 | 量程 | |
| 00 | 0-20KPa | 01 | 0-35KPa | 02 | 0-70KPa | |
| 03 | 0-100KPa | 04 | 0-200Kpa | 05 | 0-350Kpa | |
| 06 | 0-700Kpa | 07 | 0-1MPa | 08 | 0-2MPa | |
| 09 | 0-3.5MPa | 10 | 0-7MPa | 11 | 0-10MPa | |
| 12 | 0-20MPa | 13 | 0-25MPa | 14 | 0-30MPa | |
| 15 | 0-35MPa | 16 | 0-40MPa | 17 | 0-60MPa | |
| 18 | -0.1-2MPa | 19 | 0-18MPa | 20 | 0-6MPa | |
| D：邏輯輸出 | ||||||
| 代碼 | 邏輯輸出 | |||||
| 10 | 一路PNP(DC24V,3A max) | |||||
| 11 | 二路PNP(DC24V,3A max) | |||||
| 12 | 三路PNP(DC24V,3A max) | |||||
| 30 | 一路繼電器(DC24V/AC250V,3A max) | |||||
| 31 | 二路繼電器(DC24V/AC250V,3A max) | |||||
| 32 | 三路繼電器(DC24V/AC250V,3A max) | |||||
| 34 | 四路繼電器(DC24V/AC250V,3A max) | |||||
| E：輸出類型 | ||||||
| 代碼 | 輸出類型 | |||||
| 0 | 有源輸出(只有PNP輸出才能選) | |||||
| 4 | 通斷信號 | |||||
| F:模擬量輸出 | ||||||
| 代碼 | 模擬量輸出 | |||||
| N | 無 | |||||
| B | 4-20mA | |||||
| G:過程連接 | ||||||
| 代碼 | 過程連接 | |||||
| 00 | 外螺紋M20×1.5(不銹鋼304#) | |||||
| 01 | 外螺紋1/2NPT(不銹鋼304#) | |||||
| 02 | 外螺紋1/4NPT(不銹鋼304#) | |||||
| 03 | 外螺紋G1/2”(不銹鋼304#) | |||||
| 04 | 外螺紋G1/4”(不銹鋼304#) | |||||
| H:防爆類型 | ||||||
| 代碼 | 防爆類型 | |||||
| d | Ex d IICT6 | |||||
| 0 | 無要求，可以忽略該項 | |||||
