智能溫度開關

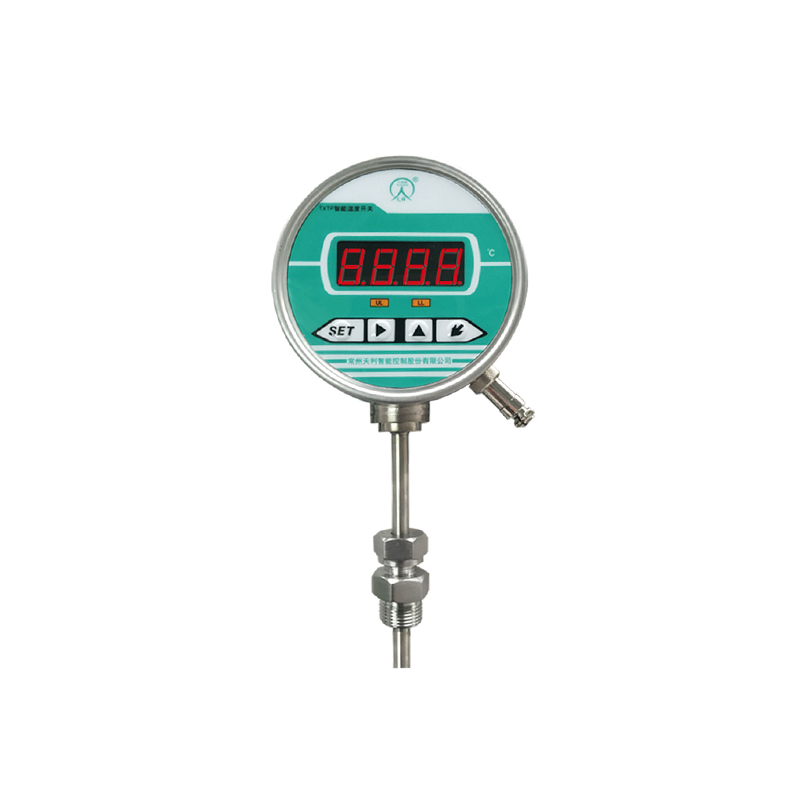

TXTP4型智能/電子溫度開關/溫度控制器

☆  測量范圍：-50～300℃
☆  螺紋接口：M27×2或其他
☆  工作溫度：-25～80℃
☆  防護等級：IP65
☆  防爆等級：無
☆  傳感器類型：PT100
☆  常用介質：
☆  熱線電話：4001190288

產品資料下載

立即咨詢

產品介紹

概述
TXTP4型智能/電子溫度開關/溫度控制器的感溫元件不同于機械式的熱脹冷縮原理，而是采用高精度的鉑熱電阻做感溫傳感器，當介質溫度變化時，其阻值隨著發生變化的特征來檢測溫度。整合高精度工業線路元件、具有高穩定性，無觸點型的智能溫度開關。應用于油路溫度的監控領域，水泥行業，機電自動化，冶金行業，潤滑系統，環保行業。

基本參數

基本參數
電源	DC24V±5%、AC220V±5%
量程范圍	-50-300℃
可設定范圍	20%FS-80%FS（**）
顯示	四位LED
顯示精度	1%FS
重復性誤差	≤0.5%FSmax
溫度漂移	≤0.1%FSmax
外殼防護等級	IP65
輸出方式
類型	PNP晶體管輸出、SPDT開關量輸出
動作壽命	＞100萬次
響應時間	動作時間:15ms 釋放時間：8ms
過程連接	不銹鋼304# M20×1.5(常規尺寸)
插深長度與管徑	不銹鋼304# 插深100管徑Φ8（常規尺寸）
環境條件
介質溫度	-50-300℃
環境溫度	-25-80℃

選型表

TXTP4 - X XX XX . XX X X .XX . XX 45 - A B C . D E F . G . H
備注：特殊要求訂合同時注明
A：供電電源
代碼				供電電源
1				DC24V
2				AC220V
B：傳感器類型
代碼				傳感器類型
PT				PT100鉑熱電阻
C：量程
代碼	量程	代碼	量程		代碼	量程
A1	0-100℃	A2	0-150℃		A3	0-200℃
A4	0-250℃	A5	0-300℃		A6	0-160℃
A7	-10-100℃	A8	-50-100℃		A9	-50-250℃
B1	-40-80℃	B2	-40-200℃		B3	0-50℃
B4	-10-200℃	B5	-20-240℃		B6	-40-120℃
D：邏輯輸出
代碼				邏輯輸出
10				一路PNP(DC24V,3Amax)
11				二路PNP(DC24V,3Amax)
30				一路繼電器(DC24V/AC250V,3Amax)
31				二路繼電器(DC24V/AC250V,3Amax)
E：輸出類型
代碼				輸出類型
0				有源輸出(只有PNP輸出才能選)
4				通斷信號
F:模擬量輸出
代碼				模擬量輸出
N				無
G:過程連接
代碼				過程連接
54				M27*2外插深100，直徑Φ10(不銹鋼304#)
62				M27*2外插深200，直徑Φ10(不銹鋼304#)
66				M27*2外插深100，直徑Φ8(不銹鋼304#)
79				M20*1.5外插深100，直徑Φ8(不銹鋼304#)
82				G1/2”外插深100，直徑Φ8(不銹鋼304#)
88				NPT1/2外插深150，直徑Φ8(不銹鋼304#)
H：外形尺寸
代碼		外形尺寸		代碼		外形尺寸
1		100徑向		2		100軸向
5		100軸向(帶安裝法蘭)		8		100徑向（帶后邊）
