UDZ系列電接點液位計

一、用途與特點
UDZ系列電接點液位計主要用于監視鍋爐汽包水位、高壓加熱器、低壓加熱器、除氧器、蒸發器、凝氣器、直流鍋爐啟動分離器和雙水內冷發電機水箱等水位測量和其他導電液體的液位測量，但不適用易燃易爆介質。

二、工作原理
由于水和汽的導電性能差異大。測量筒的作用就是將水位變化通過電接點電阻的變化取得信號。電接點的絕緣子可以使電接點與測理筒外殼間絕緣，在液態時，由于水的電阻值較低，則使電接點與測量筒外殼接通。當電接點間加上一交流電壓時，流過的電流就大，可使二次儀表內的集成運放翻轉，則面板上的變色發光管就顯示“綠”色；反之，未浸入液面下的電接點處于汽態，因汽的電阻值較大，可相對地看作開路，則流過的電流就小，二次儀表內的集成運放不翻轉，面板上的變色發光管則顯示“紅色”。因此，水位的高低就取決于電接點浸入中數量的多少，也即取決于“綠”色發光管的多少。

三、主要特點

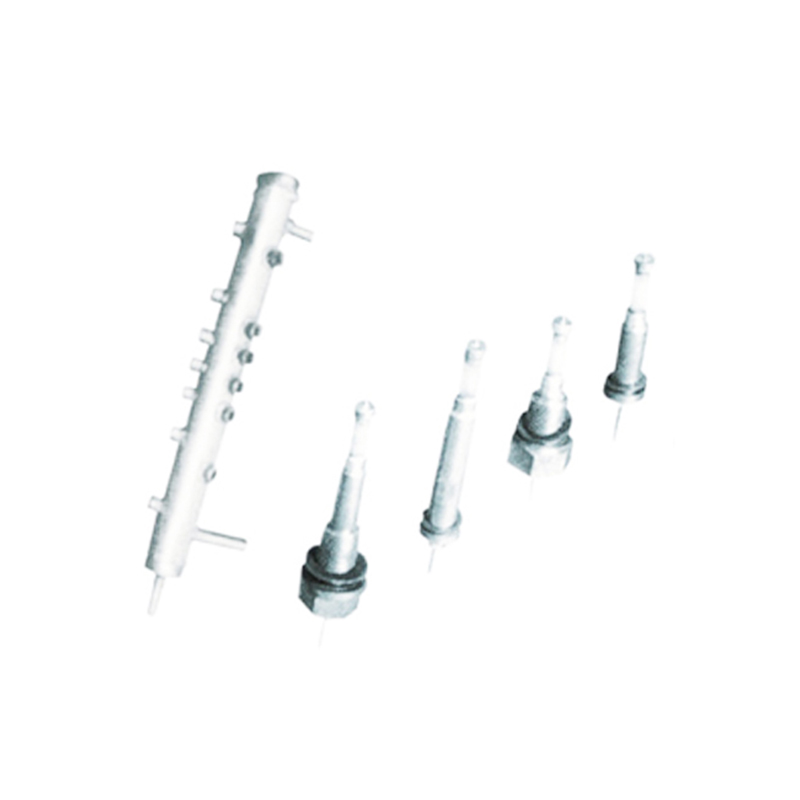

UDZ系列液位計主要由測量筒、電接點和二次儀表構成，它是利用鍋爐汽包內的水與蒸汽導電率性能差異的原理，將水位的變化通過電接點轉換成電阻值變化，并傳送到二次儀表進行測量、顯示和控制。設計時采用了多個電接點的檢測方法即測理筒上有幾個電接點，則二次儀表就有幾個顯示點，最多時可達19點，特殊機型可達38點（采用160X160X300機殼）。
UDZ系列液位計配套的電接點采用高純陶瓷電極，其耐壓，耐溫、絕緣性能良好，并采用交流供電方式，從而有效地延長了電接點的壽命，避免了用戶頻繁更換電接點的煩惱。

四、主要技術參數

注：Q----汽泡 G----高加 Y---除氧器 Z---直式 H---橫式
UDZ-03S測點分布同一側二接點之間距離必須≥70mm
