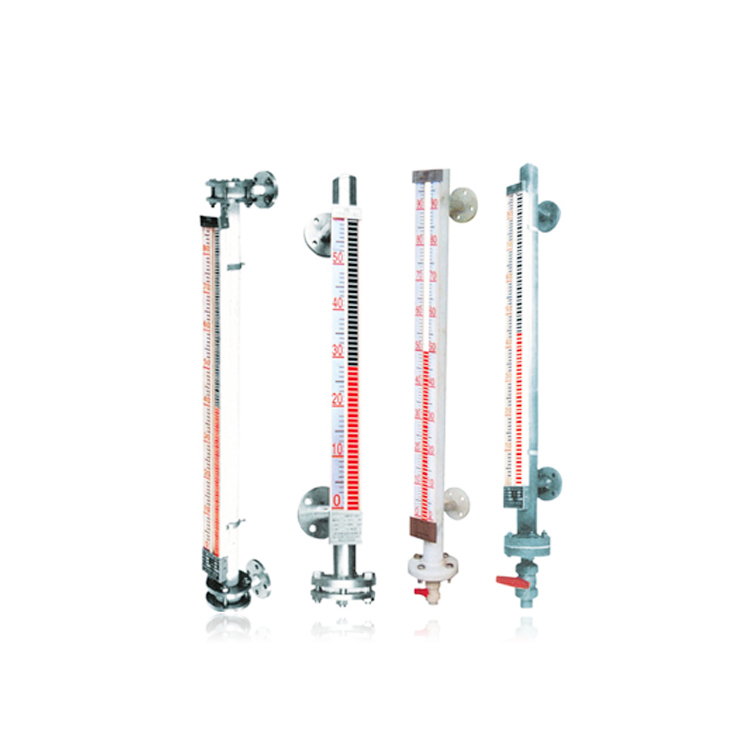

UHZ-1J、UHZ-3JB型耐腐型磁浮子液位計

☆  品牌：天祥
☆  概述：一、 UHZ-1J、UHZ-3J/B型耐腐型液位計結構與工作原理 (1)如圖UHZ-1J型所示，該液位計接觸介質的零件部件都采用不銹鋼內襯塑或F4，所以更能適用于各種有一定壓力、測量長度更長要求更高。...
☆  熱線電話：4001190288

產品資料下載

立即咨詢

產品介紹

一、UHZ-1J、UHZ-3J/B型耐腐型液位計結構與工作原理
(1)如圖UHZ-1J型所示，該液位計接觸介質的零件部件都采用不銹鋼內襯塑或F4，所以更能適用于各種有一定壓力、測量長度更長要求更高的各種腐蝕介質的測量和檢控。
側裝式內襯型磁浮子液位計（PTFE）適用于腐蝕性介質且工作溫度又較高場合的液位測量，采用先進的不銹鋼內襯聚四氟乙烯拉伸翻邊新工藝，結構可靠，使用壽命長。是氫氟酸等強腐蝕性介質液位測量的選擇。
側裝式內襯型磁浮子液位計（PP）適用于鹽酸、稀硫酸等無機類腐蝕性液體的測量，但不如襯PTFE型耐溫及耐壓性能好，溫度及壓力較低時選用此產品性價比較高。
（2）如圖 UHZ-1J型所示，該液位計全部選用塑料（ABS、PVC管、聚丙烯等）材質，采用塑料焊接而成。我們根據各種介質的腐蝕情況，選用不同的材料，從而滿足用戶的要求。

二、基本參數

介質粘度	≤0.1Pa·s
測量長度	≤7000mm
介質溫度
塑料復合管	0～60℃
四氟乙烯管	0～250℃
鋼襯聚丙烯	-25～+110℃
鋼襯聚乙烯	-15～+70℃
鋼襯聚氟類	-100～+250℃
使用壓力	0~2.5Mpa
連接法蘭	按技術參數
技術參數	按設計或用戶要求

三、安裝
本體安裝與UHZ-1型相同，配備遠傳變送器使用，可實現就地數字顯示，以及輸出4~20mA的標準遠傳電信號，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關使用，對液位監控報警或?qū)M(jìn)液出液設備進行控制。

四、選型表

UHZ-

□

防爆型（本安型）

訂貨長度L₀

介質比重

實際使用壓力-表八

介質溫度-表七

連接法蘭-表六

主體材質-表五

浮子材質-表四

報警控制-表三

液位計型別-表二

液位計類別-表一

表一

類別	就地指示	磁敏	電遠傳		翻柱	翻板	其他
代號	1	2	3		A	B	C

表二

類別	基型	插入型	夾套型	耐腐蝕	內浮球側裝型	磁浮球型	磁浮球多點型
代號		D	W	J	E	UQK	UFK

表三

報警控制	帶上限	帶下限	帶上下限	防爆型（本安型）
代號	a	b	c	/B

表四

材質	不銹鋼	防銹鋁	鈦	PVC塑料	四氟乙烯	鋼塑包裹	鋼氟包裹
代號	P	L	Ti	S	F	S₁	F₁

表五

材質	不銹鋼	防銹鋁	鈦	PVC塑料	氟塑管	內襯塑料	內襯四氟
代號	P	L	Ti	S	F	S₂	F₂

表六

材質代號

MPa

Kgf/cm³

0.6

1.0

1.6

2.5

4.0

6.3

10.0

220

320

代號

不銹鋼

碳鋼

法蘭標準

HG20593-97

HG20595-97

H_12-0.2

H_12-0.3

表六附表：適用于插入型、內浮球側裝型、UQK型、UFK型

代號	A	B	C	D
DN	80	100	150	200
PN	比實際使用壓力提高一個等級

表七

介質溫度	-40-0℃	≤80℃	≤100℃	≤150℃	≤300℃	≤360℃	≤480℃
代號	A	B	C	D	E	F	G

表八

使用壓力（實際）	MPa								Kgf/cm³
使用壓力（實際）	0.6	1.0	1.6	2.5	4.0	6.3	10.0	16	220	320
代號	A	B	C	D	E	F	G	H	I	J
