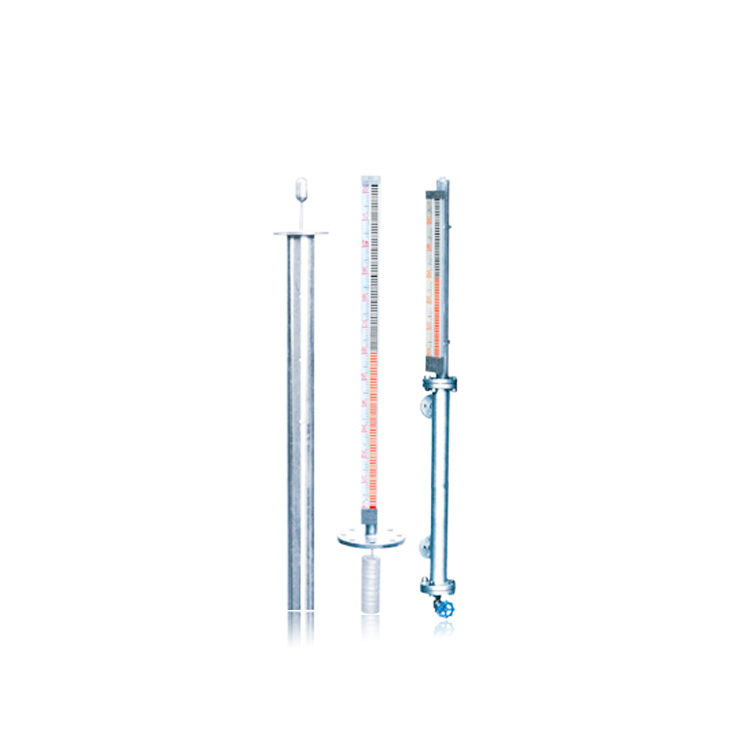

UHZ-1D、UHZ-3DB型插入式磁浮子液位計

☆  品牌：天祥
☆  概述：一、UHZ-1D、UHZ-3D/B型頂裝式、底部安裝磁浮子液位計工作原理如圖所示液位計適用于地下槽池罐、高架儲罐的液位測量和控制。...
☆  熱線電話：4001190288

一、UHZ-1D、UHZ-3D/B型頂裝式、底部安裝磁浮子液位計工作原理
　　如圖所示液位計適用于地下槽池罐、高架儲罐的液位測量和控制。該產品主體分上、下二部分，上部分安裝顯示器，主體內放磁球。下部分導管浮球插入罐內接觸液體，上、下二部分內的磁浮球和浮球通過連接桿連接，在導管內浮球隨著液體的上、下浮動動帶動上面主體內的磁球，其他工作原理和側裝式相同。該產品可以安裝模擬信號傳感變送器，可實現UHZ-3型產品功能。

二、基本參數
　　

測量范圍	L≤3500mm L1≤150mm
介質粘度	≤0.1Pa.s
其余參數	UHZ-1D同UHZ-1 UHZ-3D同UHZ-3
容器法蘭	規格HG20593-97(FM)
介質溫度	UHZ-1D、UHZ-3D型≤380℃ 特殊要求UHZ-1D型可制作成≤480℃ UHZ-3D型可制作成≤380℃

注：浮子死區：1、零液位根據介質比重而定。2、滿液位根據儲罐的安裝座高度（頸高）而定。
三、安裝
　　首先拆下導管下端的浮球托桿，半角浮球連接頂端的磁組件拆下，然后將浮球同連接桿一起裝導管內，再將磁組件裝上，導管下端的托桿仍裝好并固定，二人托起導管垂直插入儲罐內，再在導管和法蘭安裝座上入上密封墊，將裝有翻板箱主體管垂直安裝在安裝座上，（注意磁組件裝主體管內），安裝時磁組件連接桿不能碰彎（連接桿彎曲交引起液位計呆滯甚至不能正常使用）使密封墊的導和管法蘭進入主體管下端法蘭的凹面內，均勻擰緊法蘭螺絲液位計即可投入使用（翻板指示器下部的不動部分為測量死區）。
UHZ-3D型與UHZ-3的安裝方法相同也可以安裝XQ型發訊器。

四、選型表

UHZ-

□

防爆型（本安型）

訂貨長度L₀

介質比重

實際使用壓力-表八

介質溫度-表七

連接法蘭-表六

主體材質-表五

浮子材質-表四

報警控制-表三

液位計型別-表二

液位計類別-表一

表一

類別	就地指示	磁敏	電遠傳		翻柱	翻板	其他
代號	1	2	3		A	B	C

表二

類別	基型	插入型	夾套型	耐腐蝕	內浮球側裝型	磁浮球型	磁浮球多點型
代號		D	W	J	E	UQK	UFK

表三

報警控制	帶上限	帶下限	帶上下限	防爆型（本安型）
代號	a	b	c	/B

表四

材質	不銹鋼	防銹鋁	鈦	PVC塑料	四氟乙烯	鋼塑包裹	鋼氟包裹
代號	P	L	Ti	S	F	S₁	F₁

表五

材質	不銹鋼	防銹鋁	鈦	PVC塑料	氟塑管	內襯塑料	內襯四氟
代號	P	L	Ti	S	F	S₂	F₂

表六

材質代號

MPa

Kgf/cm³

0.6

1.0

1.6

2.5

4.0

6.3

10.0

220

320

代號

不銹鋼

碳鋼

法蘭標準

HG20593-97

HG20595-97

H_12-0.2

H_12-0.3

表六附表：適用于插入型、內浮球側裝型、UQK型、UFK型

代號	A	B	C	D
DN	80	100	150	200
PN	比實際使用壓力提高一個等級

表七

介質溫度	-40-0℃	≤80℃	≤100℃	≤150℃	≤300℃	≤360℃	≤480℃
代號	A	B	C	D	E	F	G

表八

使用壓力（實際）	MPa								Kgf/cm³
使用壓力（實際）	0.6	1.0	1.6	2.5	4.0	6.3	10.0	16	220	320
代號	A	B	C	D	E	F	G	H	I	J
