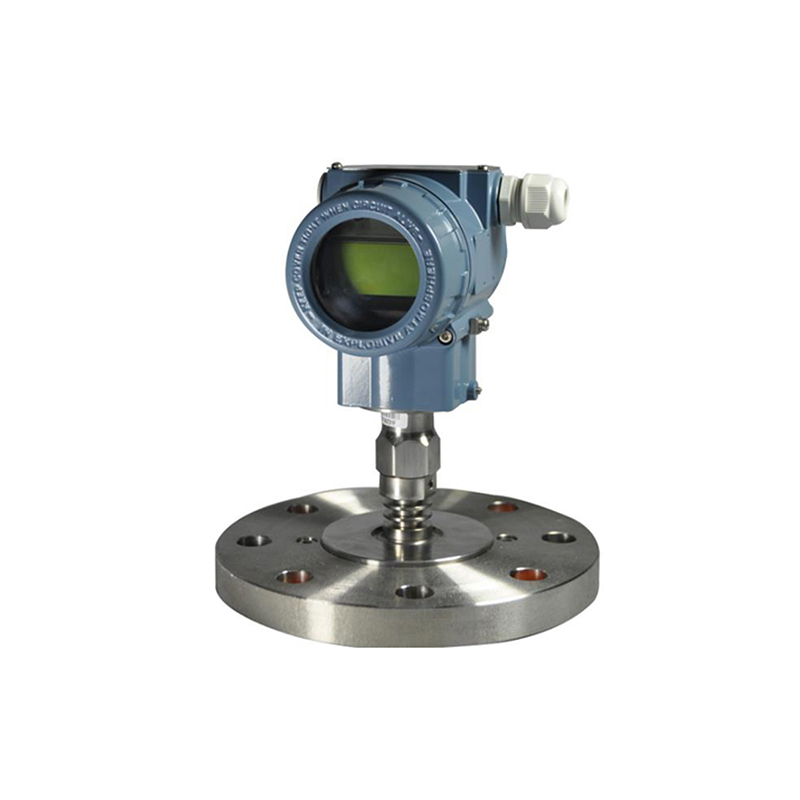

TX3351-GP&AP壓力遠傳變送器

1應用
TX3351-GP/AP表壓/絕壓遠傳變送器的膜盒是用于防止管道內介質直接進入變送器的壓力傳感器組件中，它與變送器之間采用硅油等填充液傳遞壓力。
TX3351-GP/AP表壓/絕壓遠傳變送器用于測量液體、氣體或蒸汽的液位、密度、壓力，然后將其轉變成4～20mADC HART電流信號輸出。TX3351-GP/AP也可與RST375手持終端或RSM100 Modem 相互通信，通過它們進行參數設定、過程監控等。TX3351-GP/AP表壓/絕壓遠傳變送器的測量范圍（未遷移時）為0-6kPa～25MPa，遠傳法蘭的額定壓力分別為：1.6/4MPa、6.4MPa、10MPa、150psi、300psi或600psi。

2工作原理與結構
TX3351-GP/AP表壓/絕壓遠傳變送器結構上由TX3351-GP/AP系列表壓/絕壓變送器和經焊接安裝的帶毛細管遠傳法蘭組成。其工作原理與TX3351-GP/AP系列表壓/絕壓變送器相同（參見TX3351-GP/AP系列表壓/絕壓系列變送器技術規格書），只是壓力傳遞路徑略有不同：作用在遠傳法蘭側的壓力，首先經遠傳法蘭上的膜片和填充液，再經毛細管，最后到達測量傳感器的測量端。

3輸入
測量參數：表壓、絕壓、液位

測量范圍
表壓遠傳變送器：
下限值：-100%URL起（連續可調）
上限值：至+100%URL（連續可調）

絕壓遠傳變送器：
下限值：0～100%URL起（連續可調）
上限值：至+100%URL（連續可調）

量程
表1量程代碼與量程范圍關系對照表


表2遠傳法蘭與最小量程關系對照表


表壓/絕壓遠傳變送器的最小量程應為表1和表2中最小量程的較大值。調節的量程不得小于最小量程。表壓/絕壓遠傳變送器的**量程應為變送器本體**量程與遠傳法蘭額定壓力兩者的最小值。

4輸出
輸出信號
2線制，4～20mADC HART輸出，數字通訊，HART協議加載在4～20mADC信號上。
輸出信號極限：Imin=3.9mA，Imax=20.5mA

報警電流（模式可設置）
低報模式（最小）：3.7 mA
高報模式（**）：21 mA
不報模式（保持）：保持故障前的有效電流值
報警電流標準設置：高報模式

5響應時間
放大器部件阻尼常數為0.1s；傳感器和遠傳法蘭時間常數為0.2～6s，取決于傳感器的量程、量程比，毛細管的長度，以及充灌液的粘度。附加的可調時間常數為：0.1～60s。

6一般條件
6.1安裝條件
不帶毛細管的表壓/絕壓遠傳變送器可以通過遠傳法蘭直接安裝，位置偏差將產生可校正的零位偏移。電子表殼**可旋轉360°，定位螺釘可將其固定于任何位置。
表壓/絕壓遠傳法蘭與符合ANSI/DIN標準的配套法蘭相連接，該配套法蘭應配有軟性墊片和安裝固定的螺栓、螺母（用戶可選配安裝螺栓、螺母）。
對于帶毛細管的表壓/絕壓遠傳變送器，如果遠傳密封裝置低于變送器本體，則遠傳密封裝置與變送器本體的**高度落差應<5m。當工作壓力低于100kPa絕對壓力時，變送器本體必須低于遠傳密封裝置。
毛細管的最小彎曲半徑為75mm，嚴禁纏繞！

6.2環境條件
環境溫度
**：取決于填充液
**：85℃
帶液晶顯示、氟橡膠密封圈時 -20～65℃

儲存溫度/運輸溫度
**：取決于填充液
**：85℃

相對濕度：0～100%

抗沖擊
加速度：50g
持續時間：11ms

抗震動
2g至500Hz

電磁兼容性(EMC)
見下頁表4《電磁兼容性附表》

6.3過程介質極限溫度極限
介質溫度：-30～400℃
表3填充液、工作溫度和最小工作壓力關系表



注：超出以上工作溫度和壓力關系范圍的應特別指出，可以通過特殊設計來滿足要求。

變送器本體壓力極限：真空至**壓力

遠傳法蘭額定壓力：
ANSI標準 ：150psi～600psi
DIN標準：  PN 1.6MPa～PN 10MPa
重量
DN 50/2&rdquo;約7～10kg，DN 80/3&rdquo;約8～11kg，DN 4&rdquo;約9～12kg。

防爆性能
NEPSI隔爆許可：Ex dⅡC T6
NEPSI本安許可：Ex iaⅡC T4
允許使用溫度為：-40℃～65℃

6.4電源及負載條件
電源電壓為24V
R&le;(Us-12V)/Imax  k&Omega;
其中 Imax=23 mA
**電源電壓：42VDC
最小電源電壓：12VDC，15VDC（背光液晶顯示）
數字通訊負載范圍： 250～600&Omega;

材質
測量膜盒：不銹鋼 316L
膜片：    不銹鋼 316L、哈氏合金C、鉭
過程法蘭：不銹鋼 304
填充液：  硅油、高溫硅油、超高溫硅油、植物油
變送器外殼：鋁合金材質，外表噴涂環氧樹脂
外殼密封圈：丁腈橡膠（NBR）
銘牌：     不銹鋼 304

電氣連接
M20X1.5電纜密封扣，接線端子適用于0.5～2.5mm²的導線。

過程連接
遠傳法蘭符合ANSI標準或DIN標準?？芍苯影惭b，參加尺寸圖。

外殼防護等級：IP67

表4電磁兼容性附表

注：（1）A性能等級說明：測試時，在技術規范極限內性能正常。
   （2）B性能等級說明：測試時，功能或性能暫時降低或喪失，但能自行恢復，實際運行狀況、存儲及其數據不改變。
9型號和規格代碼表



注6：在對帶內部膜片的壓力/絕壓遠傳密封裝置選型時，應先完成TX3351-GP/AP表壓/絕壓變送器的選型，并在TX3351-GP/AP選項表中第40行選R遠傳選項。


注10：在對螺紋安裝式遠傳法蘭密封裝置選型時，應先完成TX3351-GP/AP表壓/絕壓變送器本體部分的選型，并在TX3351-GP/AP選項表中第40行選R遠傳選項。
