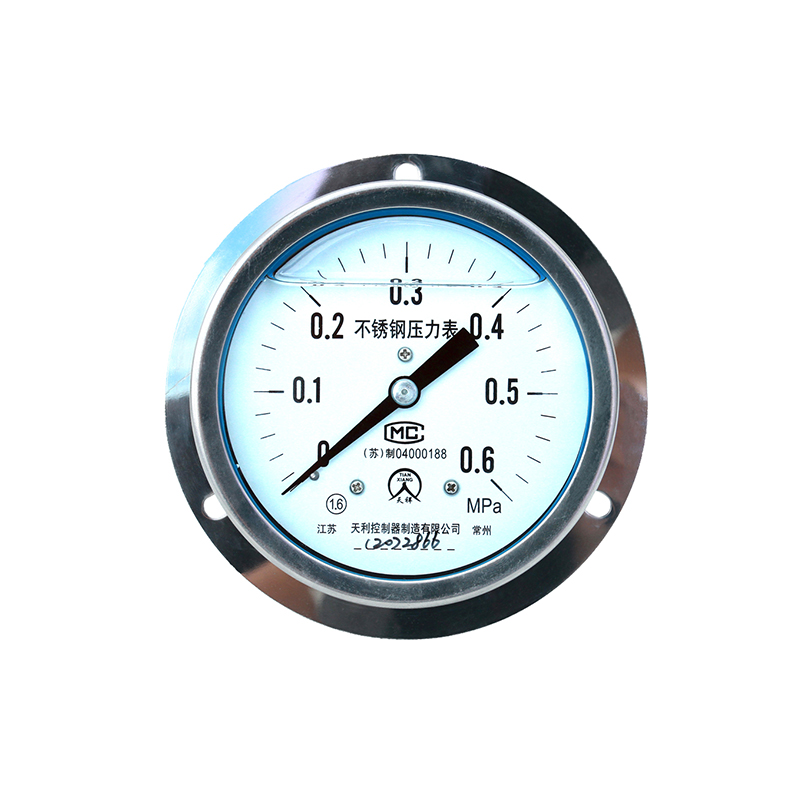

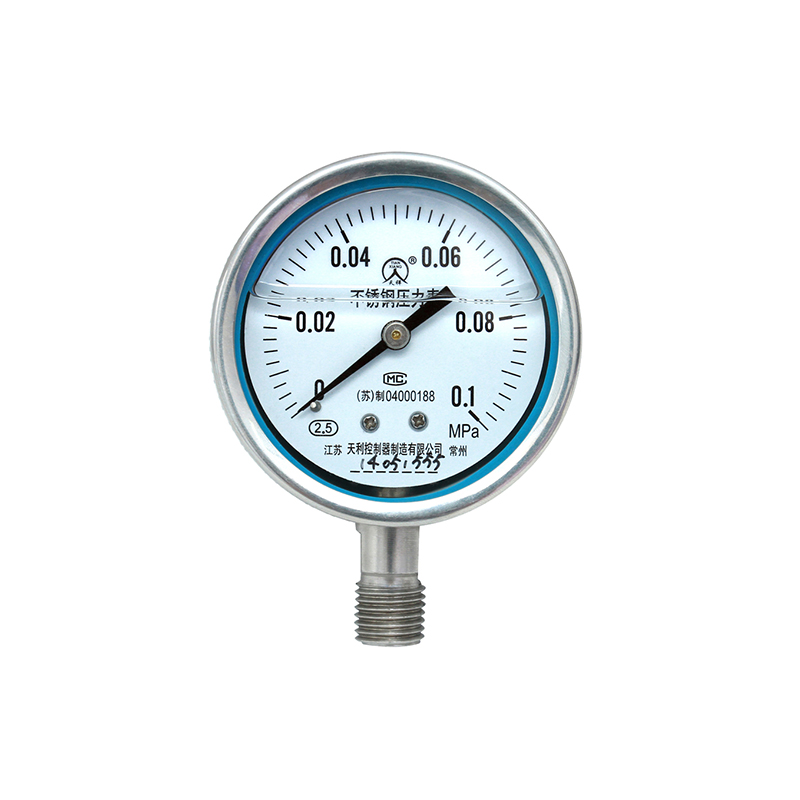

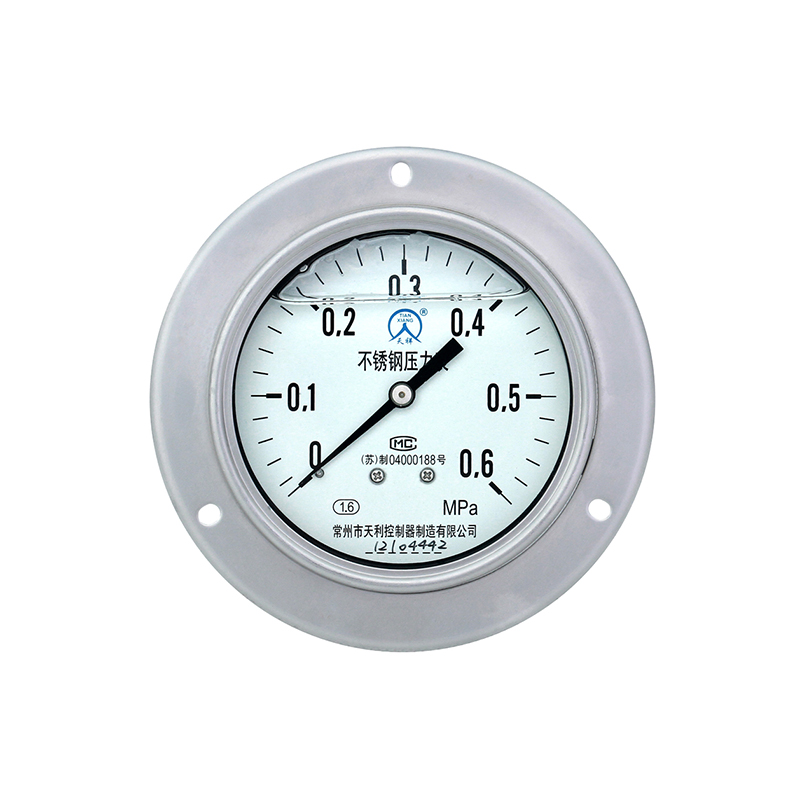

Y-B系列不銹鋼壓力表（全鋼）

產品介紹



不銹鋼壓力表廣泛應用與石油、化工、光纖、冶金、電站等工業(yè)部門對耐腐蝕、抗振要求較高的工藝流程中測量各種流體介質的壓力。

本儀表的整體結構設計合理、工藝精致、具有較高的測量精度和持久的穩(wěn)定性，可提供出口。



結構原理



儀表有導壓系統（包括接頭、彈簧管、限流螺釘等）、齒輪傳動機構、示數裝置（指針與溫度盤）和外殼（包括表殼、表蓋、表玻璃等）所組成。外殼為氣密型結構，能有效第保護內部幾件免受環(huán)境和污穢侵入。對于在外殼內充液（一般為硅油或甘油）的儀表，能夠抗工作環(huán)境振動較劇和減少介質壓力的脈動影響。

Y-	□	B-	□
壓力表	儀表公稱直徑及安裝形式： 60、100、150分別表示直徑為60、100、150mm的徑向直接安裝式 63、103、153分別表示直徑為60、100、150 mm的軸向嵌裝式	不銹鋼	功能： F－耐腐 FZ－耐腐抗振

型號	標度范圍MPA(HG-PSI)	精度等級
Y-60B-F Y-60B-FZ Y-63B-F Y-63B-FZ	0-0.6、1、1.6、2.5、4、6、10、16、25、40、60 -0.1-0.5、0.9、1.5、2.4	2.5
Y-100B-F Y-100B-FZ Y-150B-F Y-150B-FZ Y-103B-F Y-103B-FZ Y-153B-F Y-153B-FZ	0-0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60 -0.1-0、0.06、0.15、0.3、0.5、0.9、1.5、2.4 (-30-0、15、30、60、100、150 0-15、30、60、100、200、300、400、600、800、1000、1500、2000、3000、4000、6000、10000)	1.6 (1)

Y-B系列不銹鋼差壓表-零件


零件名稱	材料牌號
	Y-60B	Y-100B、Y-150B
接頭	0Cr18Ni9（304）	0Cr17Ni12Mo2（316）
彈簧管	0Cr18Ni9Ti（321）	0Cr17Ni12Mo2（316）
外殼	0Cr18Ni9（304）

Y-B系列不銹鋼差壓表-尺寸


D	d0	d1	H1	H2	L	L1	L2	接頭螺紋d
60	76	4.5	≤60	/	14	35	66	M14*1.5;Z1/4＂（NPT）
100	116	4.8	≤100	≤35	20	50	98	M20*1.5;Z1/2＂;Z1/4＂（NPT）
150	165	5.8	≤125	≤60
