溫度變送器

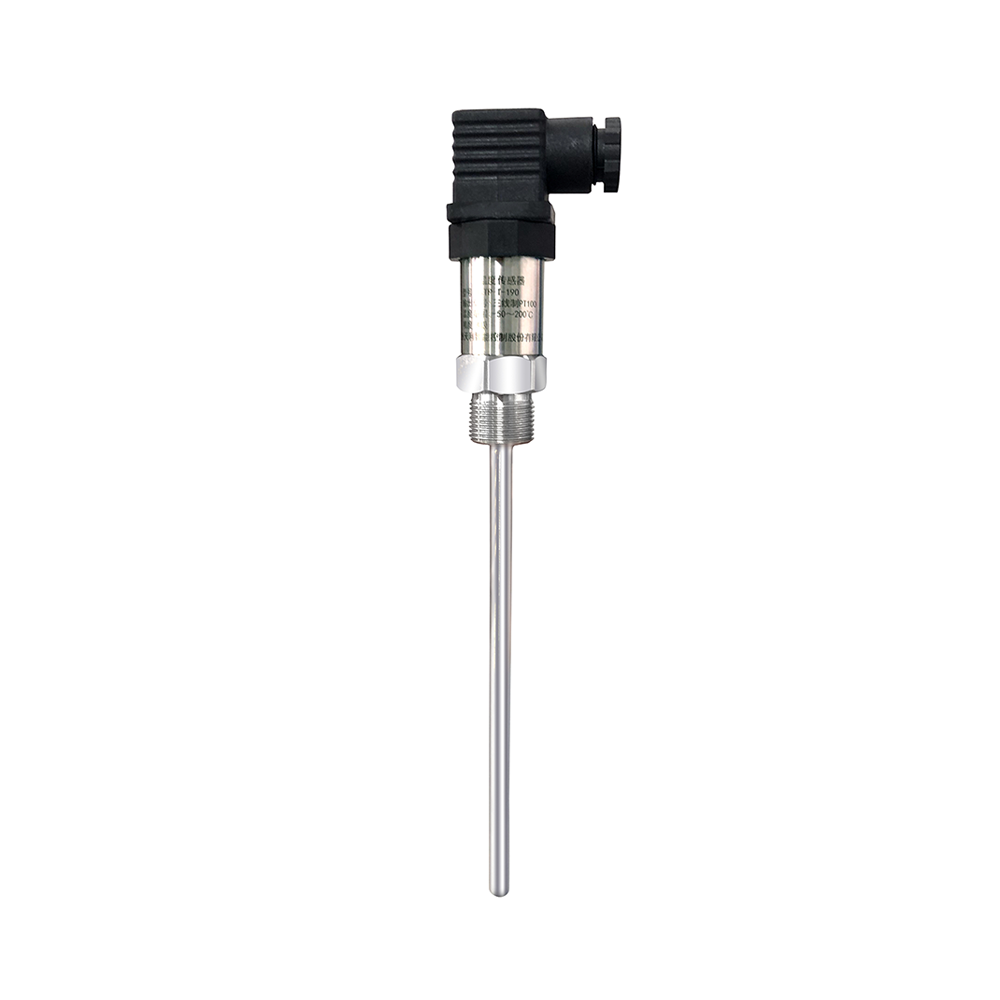

TXT精巧型溫度變送器

☆  測量范圍：-55～500℃
☆  螺紋接口：M20×1.5外或其他
☆  工作溫度：-20℃～70℃
☆  防護等級：IP65
☆  防爆等級：Exia II CT6或Exd II CT6
☆  傳感器類型：熱電阻或熱電偶
☆  常用介質：
☆  熱線電話：4001190288

產品資料下載

立即咨詢

產品介紹

一、概述

TXT精巧型溫度變送器、采用三線制PT100溫度傳感器為敏感元件,用計算機激光調阻進行溫度補償,采用一體化接線盒設計。具有專用接線端子以及數字顯示，安裝、校驗、維修方便。本系列產品適應于石油、水利、化工、冶金、電力、科研、環保等各種企事業單位，實現對流體溫度的測量并適用于各種場合環境及各種腐蝕性流體。

二、主要特點

多種量程選擇;數字溫度顯示;零點、量程調試方便;反向極性保護及限流保護;抗雷擊、抗沖擊;隔爆防爆;體積小、外形美觀、性價比高;高精度、高穩定性、高可靠性;

三、技術性能

量程范圍	-55~500℃	精度等級	0.5%
過載能力	200%	輸出信號	4~20mA（常規）
穩定性	≤0.1% /年	電源電壓	18~36VDC
顯示方式	4位LED	顯示范圍	-1999~9999
環境溫度	-20℃~70℃	相對濕度	≤80%
安裝螺紋	M20*1.5(常規)	接口材質	不銹鋼

四、選型表

精巧型溫度變送器 TXT a b c / d e
a、傳感器類型
P-T	熱電阻（500℃以內）	P-2	雙只熱電組/熱電偶傳感器
b、過程連接形式
98	M20*1.5 ，插深45mm(含螺紋)，直徑φ8mm	A1	M16*1.5，插深50mm(含螺紋)，直徑φ10mm
A4	M20*1.5，插深30mm(不含螺紋)，直徑φ8mm		按客戶要求選型
c、輸出信號
2	模擬量4-20mA（兩線制）	6	485通訊
8	0-10V	9	模擬量4-20mA（兩線制）+Hart通訊
d、附加選項
外殼類型
M	精巧型溫度變送器配赫斯曼接插件	G	精巧型溫度變送器配航空插座
E	精巧型溫度變送器葛蘭型直接出線
現場顯示
N	無顯示表頭	A	帶數碼管（LED）顯示表頭
Y	帶液晶屏（LCD）顯示表頭
精度等級
3	0.5級
特殊要求(多選項)
無	無特殊要求	i	本安防爆ExiaIICT6
d	隔爆防爆ExdIICT6	Y	全英文銘牌
Z	中性銘牌
e、量程
	參見量程選型詳表
選型舉例：TXTP-TA42/MN3iA1 精巧型溫度變送器，熱電阻，M20*1.5，插深30mm(不含螺紋)，直徑φ8mm，輸出信號模擬量4-20mA，精巧型溫度變送器配赫斯曼接插件，無顯示表頭，精度等級0.5級，本安防爆型，量程為0-100℃

量程選型詳表
編碼	量程	編碼	量程	編碼	量程	編碼	量程	編碼	量程
A1	0-100℃	A2	0-150℃	A3	0-200℃	A4	0-250℃	A5	0-300℃
A6	0-160℃	A7	-10-100℃	A8	-50-100℃	A9	-50-250℃	B1	-40-80℃
B2	-40-200℃	B3	0-50℃	B4	-10-200℃	B5	-20-200℃	B6	-40-120℃
B7	-5-100℃	B8	-20-200℃	B9	-50-200℃
特殊量程可定制

五、電氣接線

信號端子設置在電氣盒的獨立艙內。在接線時，可擰下接線側的表蓋。電源是通過信號線接到變送器的，不需要另外的接線。
