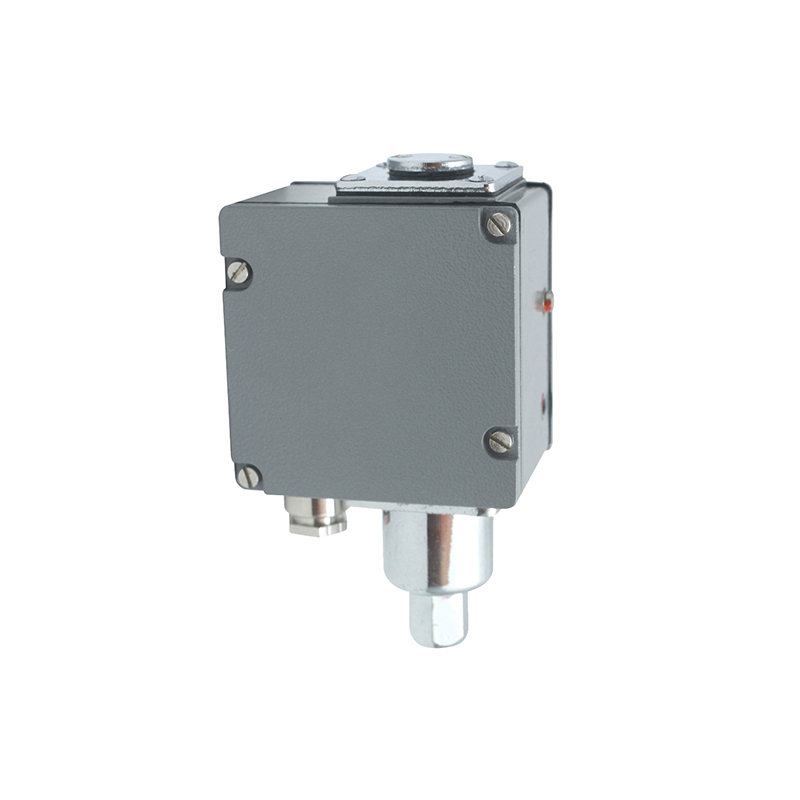

TL5238壓力開關/壓力控制器

☆  測量范圍：0.02~2MPa
☆  螺紋接口：G1/4內
☆  工作溫度：-25℃~55℃
☆  防護等級：IP54
☆  防爆等級：無
☆  傳感器類型：波紋管式
☆  常用介質：空氣、蒸汽等中性氣體和水、制冷劑、油等液體
☆  熱線電話：4001190288

產品資料下載

立即咨詢

產品介紹

概述
TL5238壓力開關/壓力控制器采用波紋管式傳感器，可用于空氣、蒸汽等中性氣體和水、制冷劑、油等液體介質。
TL5238壓力開關/壓力控制器設定值可調，調節范圍0～2MPa，殼體采用鑄鋁，為防水型。

主要技術性能

工作粘度	<1×10^－3m²/s
外殼防護等級	IP65
環境溫度	－25℃～55℃
介質溫度	0～95℃
重復性誤差	≤1.5%
觸點容量	Vmax=380V AC Imax=6A（阻性）Pmax=600VA

規格
切換差不可調(單刀雙擲微動開關)

設定值調節范 MPa	切換差不大于 MPa	**允許壓力① MPa	開關切換次數 次/分	壓力傳感材料		接口內螺紋	外形尺寸圖號	訂貨編碼目錄
設定值調節范 MPa	切換差不大于 MPa	**允許壓力① MPa	開關切換次數 次/分	外殼	波紋管	接口內螺紋	外形尺寸圖號	訂貨編碼目錄
0～0.1	0.003	1.2	20	Hpb 59-1 黃銅	1Cr18 Ni 9Ti 不銹鋼	G1/4″	01	TL5238.10-110066
0～0.2	0.004	1.2	20	Hpb 59-1 黃銅	1Cr18 Ni 9Ti 不銹鋼	G1/4″	01	TL5238.10-112066
0.02～0.4	0.008	1.2	20	Hpb 59-1 黃銅	1Cr18 Ni 9Ti 不銹鋼	G1/4″	01	TL5238.10-151066
0.02～0.6	0.01	1.2	20	Hpb 59-1 黃銅	1Cr18 Ni 9Ti 不銹鋼	G1/4″	01	TL5238.10-152066
0.03～0.8	0.012	1.8	20	Hpb 59-1 黃銅	1Cr18 Ni 9Ti 不銹鋼	G1/4″	01	TL5238.10-157066
0.03～1.0	0.015	2.0	20	Hpb 59-1 黃銅	1Cr18 Ni 9Ti 不銹鋼	G1/4″	01	TL5238.10-158066
0.05～1.6	0.025	2.5	20	Hpb 59-1 黃銅	1Cr18 Ni 9Ti 不銹鋼	G1/4″	01	TL5238.10-167066
0.05～2.0	0.03	3.5	20	Hpb 59-1 黃銅	1Cr18 Ni 9Ti 不銹鋼	G1/4″	01	TL5238.10-168066

切換差可調(單刀雙擲微動開關)

設定值調節范圍 MPa	切換差不大于 MPa	**允許壓力① MPa	開關切換次數 次/分	壓力傳感材料		接口內螺紋	外形尺寸圖號	訂貨編碼目錄
設定值調節范圍 MPa	切換差不大于 MPa	**允許壓力① MPa	開關切換次數 次/分	外殼	波紋管	接口內螺紋	外形尺寸圖號	訂貨編碼目錄
0～0.1	0.008	1.2	20	Hpb 59-1 黃銅	1Cr18Ni 9Ti 不銹鋼	G1/4″	01	TL5238.00-110066
0～0.2	0.01	1.2	20	Hpb 59-1 黃銅	1Cr18Ni 9Ti 不銹鋼	G1/4″	01	TL5238.00-112066
0.02～0.4	0.025	1.2	20	Hpb 59-1 黃銅	1Cr18Ni 9Ti 不銹鋼	G1/4″	01	TL5238.00-151066
0.02～0.6	0.03	1.2	20	Hpb 59-1 黃銅	1Cr18Ni 9Ti 不銹鋼	G1/4″	01	TL5238.00-152066
0.03～0.8	0.04	1.8	20	Hpb 59-1 黃銅	1Cr18Ni 9Ti 不銹鋼	G1/4″	01	TL5238.00-157066
0.03～1.0	0.05	2.0	20	Hpb 59-1 黃銅	1Cr18Ni 9Ti 不銹鋼	G1/4″	01	TL5238.00-158066
0.05～1.6	0.08	2.5	20	Hpb 59-1 黃銅	1Cr18Ni 9Ti 不銹鋼	G1/4″	01	TL5238.00-167066
0.05～2.0	0.12	3.5	20	Hpb 59-1 黃銅	1Cr18Ni 9Ti 不銹鋼	G1/4″	01	TL5238.00-168066

注：①在實際工作中，即使短暫的壓力峰值也不能超過此值。
