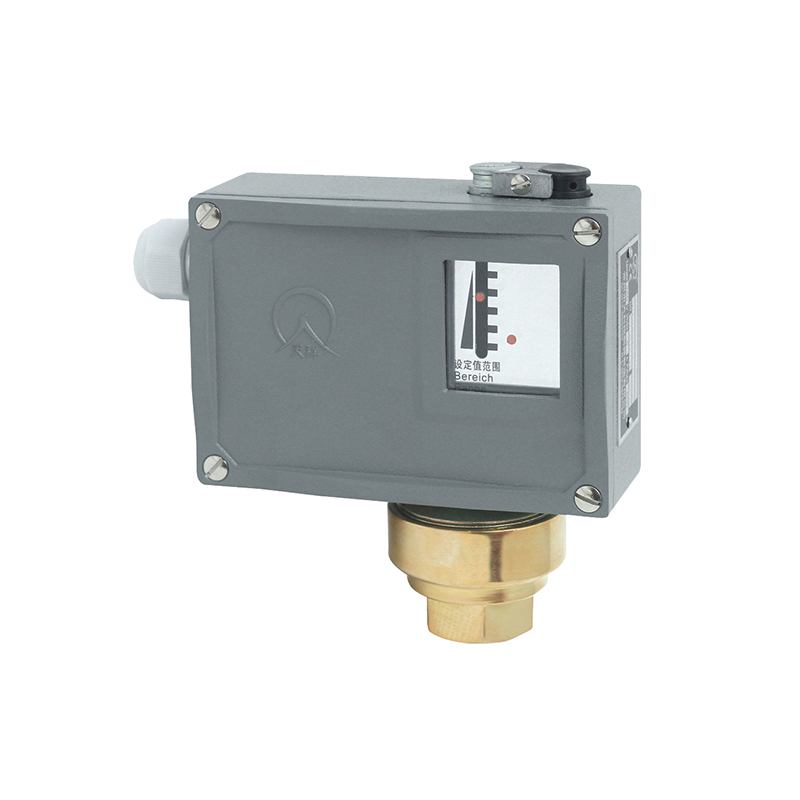

概述
TL0202壓力開關（中壓）/壓力控制器采用波紋管式的傳感器，可用于空氣、氣體、水蒸汽等中性氣體和水、制冷劑、油等液體介質,可用于真空。
TL0202壓力開關（中壓）/壓力控制器設定值可調，調節范圍－0.1～2.5MPa。有特殊要求的，可另行設計調節范圍－0.1～6.3MPa。
主要技術性能
| 普通型 | 防爆型 | |
|---|---|---|
| 工作粘度 | <1×10－3m2/s | <1×10－3m2/s |
| 開關元件 | 微動開關 | 密封開關 |
| 防爆等級 | — | Exde Ⅱ CT4～T6 合格證編號: GYB19.1360X |
| 外殼防護等級 | IP65（符合DIN40050，與GB4208中IP65相當） | IP54（符合DIN40050，與GB4208中IP54相當） |
| 環境溫度 | －40℃～50℃ | －40℃～50℃ |
| 介質溫度 | 0～120℃ | 0～120℃ |
| 安裝位置 | — | 壓力接口垂直向下 |
| 抗振性能 | TL0202：40m/s2 ；TL0203：20m/s2 | Max：20m/s2 |
| 重復性誤差 | ≤1% | ≤1 % |
| 觸點容量 | AC 220V 6A(阻性) |
DC 250V 0.25A(阻性) 60Wmax AC 250V 5A(阻性) 1250VAmax |
規格
TL0202切換差不可調
|
設定值調節范圍 MPa |
切換差不大于 MPa |
**允許壓力① MPa |
開關切換次數 次/分 | 壓力傳感器材料 |
接 口 內螺紋 |
重量 kg | 外形尺寸圖號 | 訂貨目錄編號 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外殼 | 波紋管 | 普通型 | 防爆型 | 普通型 | 防爆型 | ||||||
| －0.1～0 | 0.007 | 1 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 1.0 | 01 | 04 | TL0202.10-106066 | TL0202.50-106066 |
| －0.1～0.1 | 0.008 | 1 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 1.0 | 01 | 04 | TL0202.10-105066 | TL0202.50-105066 |
| －0.1～0.16 | 0.009 | 1 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 1.0 | 01 | 04 | TL0202.10-104066 | TL0202.50-104066 |
| －0.1～0.25 | 0.012 | 1 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 1.0 | 01 | 04 | TL0202.10-103066 | TL0202.50-103066 |
| 0～0.1 | 0.008 | 1 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 1.0 | 01 | 04 | TL0202.10-110066 | TL0202.50-110066 |
| 0～0.16 | 0.009 | 1 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 1.0 | 01 | 04 | TL0202.10-111066 | TL0202.50-111066 |
| 0.01～0.25 | 0.01 | 1 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 1.0 | 01 | 04 | TL0202.10-145066 | TL0202.50-145066 |
| 0.02～0.4 | 0.03 | 2 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 0.85 | 02 | 05 | TL0202.10-151066 | TL0202.50-151066 |
| 0.03～0.6 | 0.035 | 2 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 0.85 | 02 | 05 | TL0202.10-156066 | TL0202.50-156066 |
| 0.03～1 | 0.04 | 2 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 0.85 | 02 | 05 | TL0202.10-158066 | TL0202.50-158066 |
| 0.05～1.6 | 0.08 | 5 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 0.9 | 03 | 06 | TL0202.10-167066 | TL0202.50-167066 |
| 0.05～2.5 | 0.09 | 5 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 0.9 | 03 | 06 | TL0202.10-169066 | TL0202.50-169066 |
TL0202切換差可調
|
設定值調節范圍 MPa |
切換差不大于 MPa |
**允許壓力① MPa |
開關切換次數 次/分 | 壓力傳感器材料 |
接 口 內螺紋 |
重量 kg | 外形尺寸圖號 | 訂貨目錄編號 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外殼 | 波紋管 | 普通型 | 防爆型 | 普通型 | 防爆型 | ||||||
| －0.1～0 | 0.019 | 1 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 1.05 | 01 | 04 | TL0202.00-106066 | TL0202.40-106066 |
| －0.1～0.1 | 0.021 | 1 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 1.05 | 01 | 04 | TL0202.00-105066 | TL0202.40-105066 |
| －0.1～0.16 | 0.022 | 1 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 1.05 | 01 | 04 | TL0202.00-104066 | TL0202.40-104066 |
| －0.1～0.25 | 0.024 | 1 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 1.05 | 01 | 04 | TL0202.00-103066 | TL0202.40-103066 |
| 0～0.1 | 0.016 | 1 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 1.05 | 01 | 04 | TL0202.00-110066 | TL0202.40-110066 |
| 0～0.16 | 0.02 | 1 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 1.05 | 01 | 04 | TL0202.00-111066 | TL0202.40-111066 |
| 0.01～0.25 | 0.024 | 1 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 1.05 | 01 | 04 | TL0202.00-145066 | TL0202.40-145066 |
| 0.02～0.4 | 0.08 | 2 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 0.9 | 02 | 05 | TL0202.00-151066 | TL0202.40-151066 |
| 0.03～0.6 | 0.09 | 2 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 0.9 | 02 | 05 | TL0202.00-156066 | TL0202.40-156066 |
| 0.03～1 | 0.1 | 2 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 0.9 | 02 | 05 | TL0202.00-158066 | TL0202.40-158066 |
| 0.05～1.6 | 0.19 | 5 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 0.95 | 03 | 06 | TL0202.00-167066 | TL0202.40-167066 |
| 0.05～2.5 | 0.2 | 5 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 0.95 | 03 | 06 | TL0202.00-169066 | TL0202.40-169066 |
TL0203切換差不可調（小切換差，無防爆型）
|
設定值調節范圍 MPa |
切換差不大于 MPa |
**允許壓力① MPa |
開關切換次數 次/分 | 壓力傳感器材料 | 接 口內螺紋 |
重量 kg | 外形尺寸圖號 | 訂貨目錄編號 | |
|---|---|---|---|---|---|---|---|---|---|
| 外殼 | 波紋管 | ||||||||
| －0.1～0 | 0.0045 | 1 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 1.0 | 01 | TL0203.70-106066 |
| －0.1～0.1 | 0.005 | 1 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 1.0 | 01 | TL0203.70-105066 |
| －0.1～0.16 | 0.0065 | 1 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 1.0 | 01 | TL0203.70-104066 |
| －0.1～0.25 | 0.01 | 1 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 1.0 | 01 | TL0203.70-103066 |
| 0～0.1 | 0.0045 | 1 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 1.0 | 01 | TL0203.70-110066 |
| 0～0.16 | 0.006 | 1 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 1.0 | 01 | TL0203.70-111066 |
| 0.01～0.25 | 0.007 | 1 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 1.0 | 01 | TL0203.70-145066 |
| 0.02～0.4 | 0.016 | 2 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 0.85 | 02 | TL0203.70-151066 |
| 0.03～0.6 | 0.02 | 2 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 0.85 | 02 | TL0203.70-156066 |
| 0.03～1 | 0.03 | 2 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 0.85 | 02 | TL0203.70-158066 |
| 0.05～1.6 | 0.05 | 5 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 0.9 | 03 | TL0203.70-167066 |
| 0.05～2.5 | 0.06 | 5 | 20 | 黃銅 |
不銹鋼 (316L) | G1/4″ | 0.9 | 03 | TL0203.70-169066 |
注：①在實際工作中，即使短暫的壓力峰值也不能超過此值。
