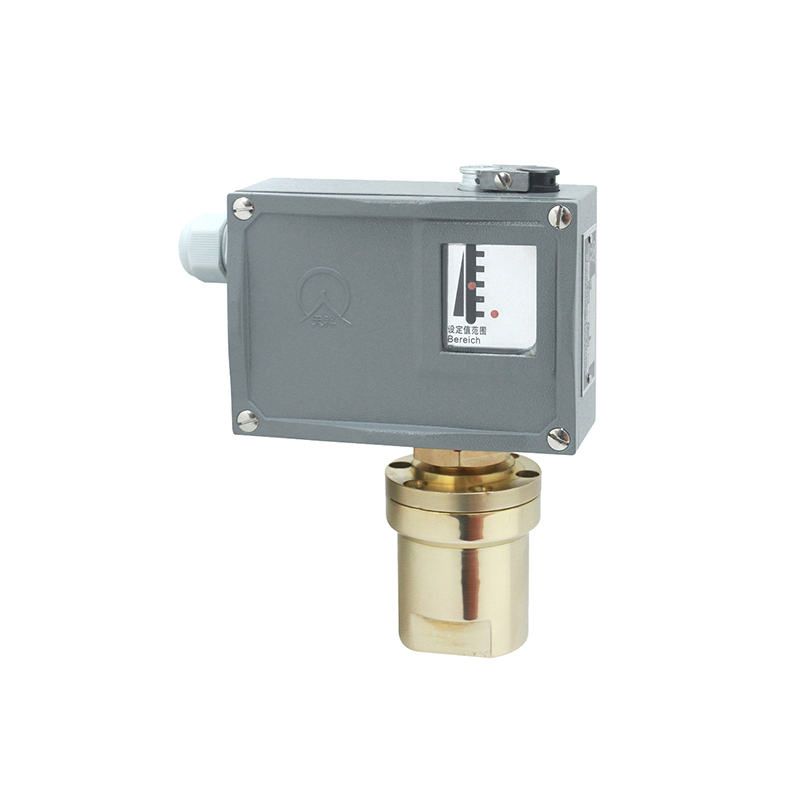

TL2007差壓開關/差壓控制器

概述
TL2007差壓開關/差壓控制器采用波紋管式的傳感器，可用于空氣、氣體、水蒸汽等中性氣體和水、制冷劑、油等液體介質。
TL2007差壓開關/差壓控制器的設定值可調，調節范圍0.02～1.6MPa,工作壓力范圍0.05～2.5MPa。
主要技術性能

	普通型	防爆型
工作粘度	<1×10－3m2/s	<1×10－3m2/s
開關元件	微動開關	密封開關
防爆等級	—	Exde Ⅱ CT4～T6 合格證編號: GYB19.1360X
外殼防護等級	IP65（符合DIN40050，與GB4208中IP65相當）	IP54（符合DIN40050，與GB4208中IP54相當）
環境溫度	－30℃～50℃	－20℃～50℃
介質溫度	0～120℃	0～95℃
安裝位置	—	壓力接口垂直向下
抗振性能	TL2007：40m/s2；TL2008：20m/s2	Max：20m/s2
重復性誤差	≤1%	≤1%
觸點容量	AC  220V  6A(阻性)	DC  250V  0.25A(阻性)  60Wmax AC  250V  5A(阻性)  1250VAmax

規格
切換差不可調

差壓設定值調節范圍 MPa	切換差不大于 MPa	工作壓力范圍① MPa	**允許壓力② MPa	開關切換次數 次/分	壓力傳感器材料		接口 內螺紋	重量 kg	外形尺寸圖號		訂貨目錄編號
					外殼	波紋管			普通型	防爆型	普通型	防爆型
0.02～0.1	0.015	0.05～1.6	2	10	黃銅	不銹鋼 (316L)	G1/4″	1.20	01	02	TL2007.10-147066	TL2007.50-147066
0.02～0.16	0.017	0.05～1.6	2	10	黃銅	不銹鋼 (316L)	G1/4″	1.20	01	02	TL2007.10-148066	TL2007.50-148066
0.025～0.25	0.02	0.05～1.6	2	10	黃銅	不銹鋼 (316L)	G1/4″	1.20	01	02	TL2007.10-154066	TL2007.50-154066
0.03～0.4	0.025	0.05～1.6	2	10	黃銅	不銹鋼 (316L)	G1/4″	1.20	01	02	TL2007.16-154066	TL2007.50-155066
0.05～0.6	0.07	0.1～2.5	3	10	黃銅	不銹鋼 (316L)	G1/4″	1.20	01	02	TL2007.10-155066	TL2007.50-164066
0.05～1	0.08	0.1～2.5	3	10	黃銅	不銹鋼 (316L)	G1/4″	1.20	01	02	TL2007.10-164066	TL2007.50-166066
0.05～1.6	0.09	0.1～2.5	3	10	黃銅	不銹鋼 (316L)	G1/4″	1.20	01	02	TL2007.10-166066	TL2007.50-167066


切換差可調

差壓設定值調節范圍 MPa	切換差不大于 MPa	工作壓力范圍① MPa	**允許壓力② MPa	開關切換次數 次/分	壓力傳感器材料		接口 內螺紋	重量 kg	外形尺寸圖號		訂貨目錄編號
					外殼	波紋管			普通型	防爆型	普通型	防爆型
0.02～0.1	0.04	0.05～1.6	2	10	黃銅	不銹鋼 (316L)	G1/4″	1.25	01	02	TL2007.00-147066	TL2007.40-147066
0.02～0.16	0.04	0.05～1.6	2	10	黃銅	不銹鋼 (316L)	G1/4″	1.25	01	02	TL2007.00-148066	TL2007.40-148066
0.025～0.25	0.045	0.05～1.6	2	10	黃銅	不銹鋼 (316L)	G1/4″	1.25	01	02	TL2007.00-154066	TL2007.40-154066
0.03～0.4	0.05	0.05～1.6	2	10	黃銅	不銹鋼 (316L)	G1/4″	1.25	01	02	TL2007.00-155066	TL2007.40-155066
0.05～0.6	0.17	0.1～2.5	3	10	黃銅	不銹鋼 (316L)	G1/4″	1.25	01	02	TL2007.00-164066	TL2007.40-164066
0.05～1	0.18	0.1～2.5	3	10	黃銅	不銹鋼 (316L)	G1/4″	1.25	01	02	TL2007.00-166066	TL2007.40-166066
0.05～1.6	0.2	0.1～2.5	3	10	黃銅	不銹鋼 (316L)	G1/4″	1.25	01	02	TL2007.00-167066	TL2007.40-167066


TL2008切換差不可調（小切換差，無防爆型）

差壓設定值調節范圍 MPa	切換差不大于 MPa	工作壓力范圍① MPa	**允許壓力② MPa	開關切換次數 次/分	壓力傳感器材料		接口內 螺紋	重量 kg	外形尺寸圖號	訂貨目錄編號
					外殼	波紋管
0.02～0.1	0.0075	0.05～1.6	2	10	黃銅	不銹鋼 (316L)	G1/4″	1.20	01	TL2008.10-147066
0.02～0.16	0.008	0.05～1.6	2	10	黃銅	不銹鋼 (316L)	G1/4″	1.20	01	TL2008.10-148066
0.025～0.25	0.01	0.05～1.6	2	10	黃銅	不銹鋼 (316L)	G1/4″	1.20	01	TL2008.10-154066
0.03～0.4	0.012	0.05～1.6	2	10	黃銅	不銹鋼 (316L)	G1/4″	1.20	01	TL2008.10-155066
0.05～0.6	0.035	0.1～2.5	3	10	黃銅	不銹鋼 (316L)	G1/4″	1.20	01	TL2008.10-164066
0.05～1	0.04	0.1～2.5	3	10	黃銅	不銹鋼 (316L)	G1/4″	1.20	01	TL2008.10-166066
0.05～1.6	0.045	0.1～2.5	3	10	黃銅	不銹鋼 (316L)	G1/4″	1.20	01	TL2008.10-167066

注：①為高壓口的介質壓力范圍。
       ②在實際工作中，兩個壓力口介質短暫的壓力峰值也不能超過此值。
