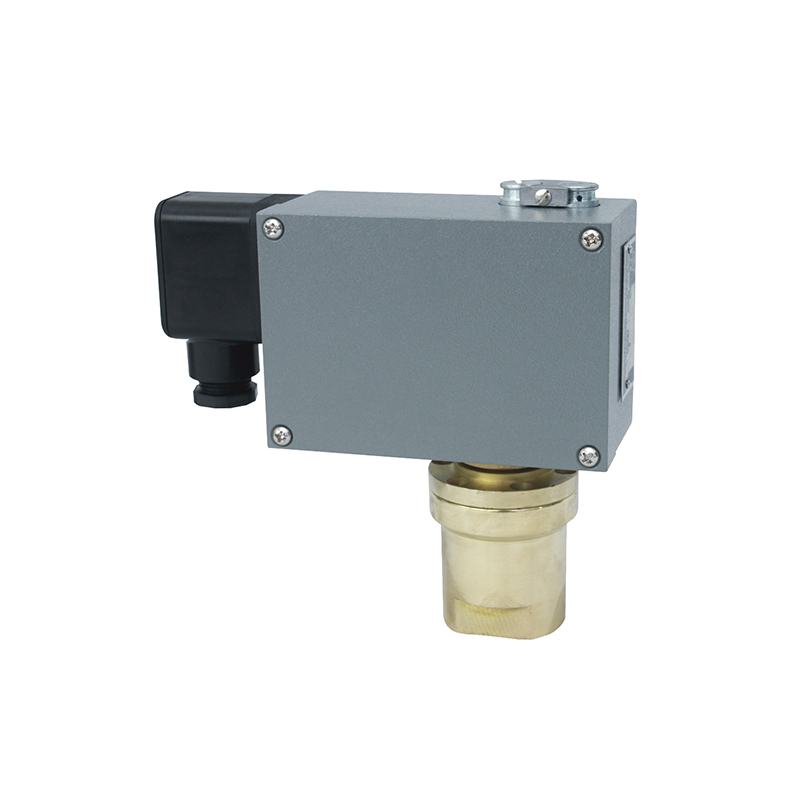

TL2009雙觸點差壓開關/差壓控制器

概述
TL2009雙觸點差壓開關/差壓控制器采用波紋管式的傳感器，可用于中性氣體、液體介質,如空氣、氣體、水、水蒸汽、制冷劑、油等介質。
TL2009雙觸點差壓開關/差壓控制器的設定值可調，調節范圍0.02～1.6MPa，工作壓力范圍0.05～2.5MPa。

主要技術性能

工作粘度	<1×10－3m2/s
開關元件	微動開關
外殼防護等級	IP54（符合DIN40050，與GB4208中IP54相當）
環境溫度	－30℃～50℃
介質溫度	0～120℃
安裝位置	壓力接口垂直向下（允許傾斜15°）
抗振性能	Max 20m/s2
重復性誤差	≤1%
同步性誤差	≤0.5%(指下切換值的同步誤差①)
觸點容量	AC 220V 6A（阻性）600VA

規格
切換差不可調

差壓設定值調節范圍 MPa	切換差不大于 MPa	工作壓力范圍② MPa	**允許壓力③ MPa	開關切換次數 次/分	壓力傳感器材料		接  口 內螺紋	重量 kg	外形尺寸圖號	訂貨目錄編號
					外殼	波紋管
0.02～0.1	0.0024	0.05～1.6	2	10	黃銅	不銹鋼 (316L)	G1/4″	1.6	01	TL2009.80-147066
0.02～0.16	0.026	0.05～1.6	2	10	黃銅	不銹鋼 (316L)	G1/4″	1.6	01	TL2009.80-148066
0.025～0.25	0.03	0.05～1.6	2	10	黃銅	不銹鋼 (316L)	G1/4″	1.6	01	TL2009.80-154066
0.03～0.4	0.04	0.05～1.6	2	10	黃銅	不銹鋼 (316L)	G1/4″	1.6	01	TL2009.80-155066
0.05～0.6	0.11	0.1～2.5	3	10	黃銅	不銹鋼 (316L)	G1/4″	1.6	01	TL2009.80-164066
0.05～1	0.12	0.1～2.5	3	10	黃銅	不銹鋼 (316L)	G1/4″	1.6	01	TL2009.80-166066
0.05～1.6	0.15	0.1～2.5	3	10	黃銅	不銹鋼 (316L)	G1/4″	1.6	01	TL2009.80-167066

注：①要求上切換值同步，應在訂貨中注明。
       ②為高壓口的介質壓力范圍。
       ③在實際工作中，兩個壓力口介質短暫的壓力峰值也不能超過此值。
