PCM可編程模組

PCM是常州天利控制器有限公司自主研發的一種可編程控制器模塊，以MICROCHIP的單片機作為主控器件，結合內部485總線技術研發的一款產品，具有體積小、價格低廉、抗干擾能力強、性能穩定、應用方便等優點。通訊速率180K，通訊指令組合簡捷。

一、PCM有以下功能模塊組成：
1、CPU模塊-8路輸入、8路輸出、8路A/D。
2、I/O模塊-8路輸入16路輸出 或 8路輸出16路輸入2種類型。
3、開關量輸入模塊-24路輸入。
4、輸出模塊-24路DC24輸出（單路5A）。
-8路AC220V輸出（單路3A）。
-8路D/A輸出（0-DC5V）。
-8路PWM輸出(DC24V脈沖或DC5V脈沖2種型號)。
-8路電流輸出（0-20mA）。
5、 A/D采集模塊-16路/12位 或 8路/12位。
-8路PT100模塊。
-4路熱電偶模塊。
6、 PID模塊-雙路。
7、 觸摸屏驅動模塊。
8、上位機連接模塊。
9、液晶驅動模塊-16路液晶驅動。

二、軟件功能：
1、計算。
2、計數器（50個）。
3、定時器（50個）。
4、延時輸出、定時輸出。
5、比較器。
6、多路門限比較器。
7、條件循環。
8、數據傳輸。
9、子程序調用。
10、編程糾錯功能。

三、編程及燒錄
1、功能模塊的選擇和編輯。選擇系統中的各種功能模塊的類型和數量，最多可選擇32個功能模塊。
2、PCM 采用梯形圖編程，編程過程中有撤銷、刪除、圖形下移、圖形插入、參數更改等功能。
3、梯形圖確認后生成代碼。
4、進入編譯界面編譯代碼并燒錄程序。
 I/O模塊：
型號：PCM-SRSC-1、PCM-SRSC-2、PCM-SRSC-3。
功能：每個模塊具有10路電壓輸入通道和10路電壓輸出通道。輸入通道：判斷有無外部電壓輸入，并根據用戶設置控制輸出模塊的工作狀態。輸出通道：根據用戶的設定，由開關信號、電平信號或采集信號輸出高低電平（高-DC24V/低-DC0V）。

無源開關量輸入模塊：
型號：PCM-WYKGSR-1、PCM-WYKGSR-2、PCM-WYKGSR-3。
功能：采集無緣開關的導通或斷開（**AC/DC250
V）。每個模塊具有12路獨立的采集通道，模塊檢查輸入信號的通道，控制輸出模塊工作。

CPU模塊：
型號：PCM-CPU
功能：調度、查詢、計算、處理，控制器其他模塊。

PID控制模塊：
型號：PCM-PID-1、PCM-PID-2、PCM-PID-3。
功能：輸出開關量信號，根據用戶設定的比例、積分、微分常數和控制目標值，來控制繼電器的通斷時間

脈沖采集模塊：
型號：PCM-MCCJ-1、PCM-MCCJ-2、PCM-MCCJ-3。
功能：檢測轉速并監測反轉。每個模塊具有2路獨立的檢測通道，可根據用戶設定的脈沖數/轉，計算轉速、監測反轉，并可將采集的轉數值與反轉信號上傳到總線供其他模塊調用。

熱電偶模塊：
型號：PCM-RDO-K-1、PCM-RDO-K-2、PCM-RDO-K-3。
如果熱電偶的型號改變，例如J型，模塊型號的K變?yōu)镴。
功能：接收熱電偶電壓信號。每個模塊具有12路獨立的采集通道，并可將溫度值上傳到總線供其他模塊調用。

DC24V輸出模塊：
型號：PCM-DC24SC-1、PCM-DC24SC-2、PCM-DC24SC-3。
功能：輸出DC24V電壓信號。每個模塊具有24路輸出通道，根據用戶的設定，可以完成以下功能：
1.由輸入信號決定輸出電平高低。2.由采集參數設定2個門限值，由門限值確定輸出電平高低。

PWM輸出模塊：
型號：PCM-PWM-1、PCM-PWM-2、PCM-PWM-3。
功能：輸出PWM信號。每個模塊具有12路獨立的輸出通道，可由用戶設定輸出通道與采集通道的對應關系、對應比例。

PT100模塊：
型號：PCM-PT100-1、PCM-PT100-2、PCM-PT100-3。
功能：接收處理三線制PT100電阻信號。每個模塊具有8路獨立的采集通道，并可將采集的溫度值上傳到內部總線供其他模塊調用。

電流采集模塊：

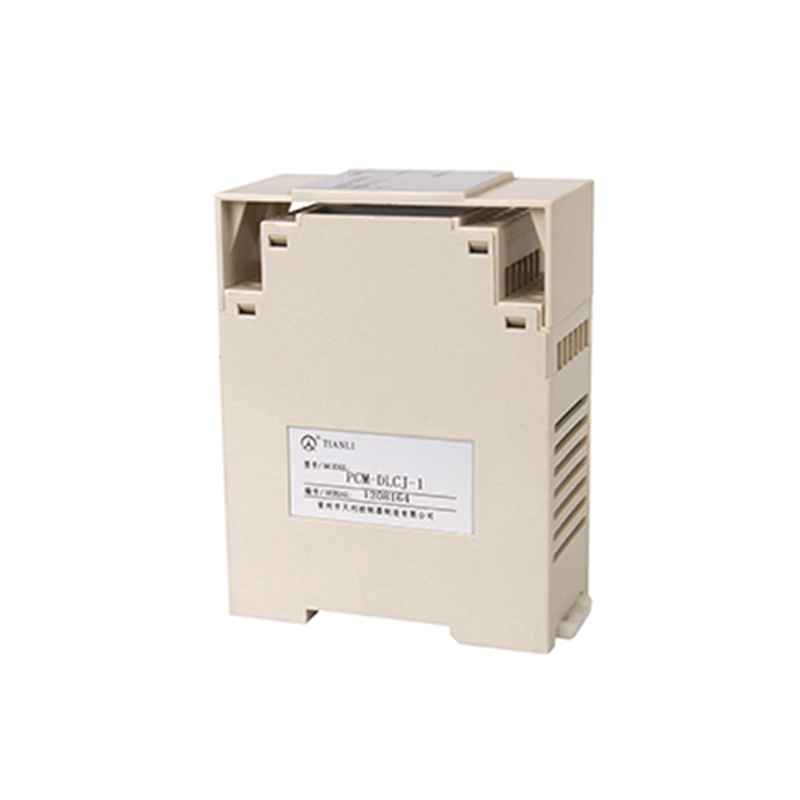

型號：PCM-DLCJ-1、PCM-DLCJ-2、PCM-DLCJ-3。
功能：接收處理4-20mA電流信號。每個模塊具有24路獨立的4-20mA電流采集通道，可根據用戶設定的量程值，將采集到的電流值轉換為壓力、溫度、震動等采集參數值，并可將參數值上傳到內部總線供其他模塊調用。

繼電器輸出模塊：
型號：PCM-JDQ-1、PCM-JDQ-2、PCM-JDQ-3。
功能：輸出繼電器信號。每個模塊具有8路通道，根據用戶的設定，可以完成以下功能：
1.由輸入信號決定輸出繼電器吸合或者斷開。
2.由采集參數設定2個門限值，由門限值確定輸出繼電器吸合或斷開。

液晶驅動模塊：
型號：PCM-YJQD-1、PCM-YJQD-2、PCM-YJQD-3。
功能：驅動液晶顯示屏。每個模塊可以驅動20路液晶模塊，由用戶設定每路顯示對應的采集參數，顯示采集數值。顯示的精度（小數點位）由用戶設定。
