流量開關

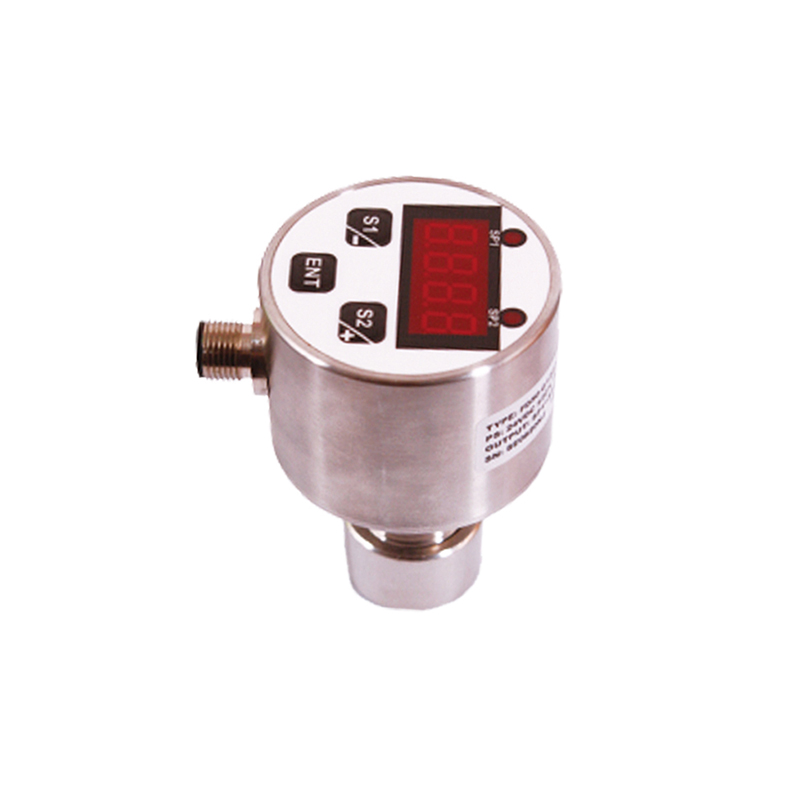

TXZL100數顯式流量開關

☆  測量范圍：1～150cm/s(水)
☆  螺紋接口：G1/4內或其他
☆  工作溫度：-25～80℃
☆  防護等級：IP67
☆  防爆等級：無
☆  傳感器類型：熱導式
☆  常用介質：氣液兩用
☆  熱線電話：4001190288

產品資料下載

立即咨詢

產品介紹

概述
熱傳溫差的原理并不復雜，它是利用熱的傳播擴散特性，將高溫區域向低溫區域傳遞熱量，應用在流量檢測方面，表現區域溫差的值對應流量的大小。
熱傳溫差的工作原理，在封閉的探頭內放置發熱模塊及感溫模塊，探頭的熱傳溫差值與被測量介質流速密切相關，當管道內介質以穩定的流速流動時，感應模塊接收到發熱模塊感測的是一個固定值。當流過探頭的流速發生變化時，感熱模塊會傳出隨之變化的溫差信號，經過處理器將對應流速的結果輸出。

特點
1、同時檢測流量和溫度的變化，并能信號輸出；
2、沒有任何活動部件，因此與機械式流量開關相比它不會因為腐蝕、斷裂、擋板變形等原因而造成失靈；
3、適用于不同介質的流量監控，包括一些不純凈的液體和氣體介質；
4、插入式安裝方式，滿足多種管徑安裝要求；
5、流量監測范圍寬，精度高，可滿足客戶對流體不同流速的控制要求；
6、數字顯示介質流動的狀態；
7、按鍵設置參數，操作簡便；
8、使用壽命與免維護設計相結合，讓您的設備彰顯巨大的競爭優勢。

適用場合
工業電爐、焊接設備、激光設備、微波設備、玻璃機械、潤滑機械、印刷機械、機床，大型變壓器等領域。

基本參數

基本參數
介質	液體,氣體
監控功能	報警指示	LED(red)
	信號輸出	繼電器，PNP，模擬4…20mA
	**負載	繼電器＜1A；PNP＜150mA；模擬＜500Ω
溫度范圍	介質	-20℃~80℃
溫度范圍	環境	-20℃~80℃
電氣參數
工作電壓	DC24V (18~32V)
空載電流	<80 mA
狀態指示	4位7段LED指示燈
防護等級	IP67
接插件	M12接插件,五芯
流量監控
調整范圍	水	1~150 cm/s
	油	3~300 cm/s
	氣	200~2000 cm/s
重復精度	±2 %
初始化時間	大約18s
機械參數
耐壓	100 bar
材質	外殼	不銹鋼
材質	探頭	不銹鋼
重量	0.4kg

選型表

TXZL100-	G12	E	D	P	P	N	Q	詳述
TXZL100-								流量一體監控器
	G12							接口螺紋 G1/2
	G14							接口螺紋 G1/4
		E						外螺紋
			D					直流24V±20%供電
				N				無SP1輸出
				P				SP1-PNP輸出
				R				SP1-常開+常閉輸出
					N			無SP2輸出
					P			SP2-PNP輸出
					R			SP2-常開+常閉輸出
						A		標準4-20mA輸出
							Q	M12接插件式
							C	直接附線式

接插件

CE	05	-	F	I	02	詳述
CS						自接線式
CE						附線式
	04	-				4芯
	05	-				5芯
			F			母插頭
				I		直頭
				L		彎頭
					02	2米
					NA	需要長度

基本參數
介質	液體,氣體
監控功能	報警指示	LED(red)
	信號輸出	繼電器，PNP，模擬4…20mA
	**負載	繼電器＜1A；PNP＜150mA；模擬＜500Ω
溫度范圍	介質	-20℃~80℃
溫度范圍	環境	-20℃~80℃
電氣參數
工作電壓	DC24V (18~32V)
空載電流	<80 mA
狀態指示	4位7段LED指示燈
防護等級	IP67
接插件	M12接插件,五芯
流量監控
調整范圍	水	1~150 cm/s
	油	3~300 cm/s
	氣	200~2000 cm/s
重復精度	±2 %
初始化時間	大約18s
機械參數
耐壓	100 bar
材質	外殼	不銹鋼
材質	探頭	不銹鋼
重量	0.4kg
