流量開關

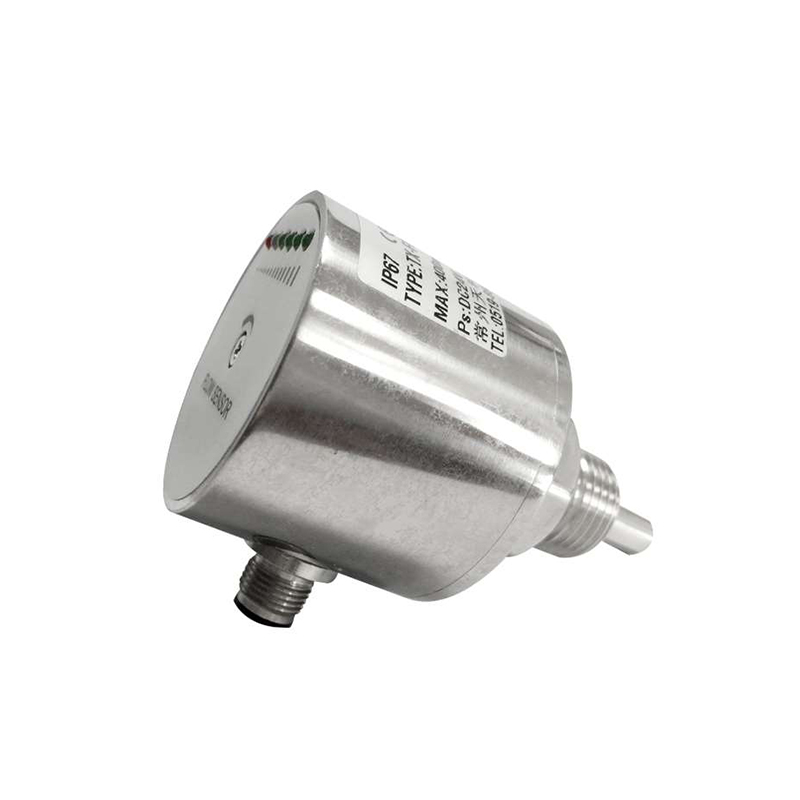

TXZL12電子式流量開關

☆  測量范圍：1～150cm/s(水)
☆  螺紋接口：G1/4外或其他
☆  工作溫度：-20～80℃
☆  防護等級：IP67
☆  防爆等級：無
☆  傳感器類型：熱導式
☆  常用介質：氣液兩用
☆  熱線電話：4001190288

產品資料下載

立即咨詢

產品介紹

概述

基于熱式原理，在封閉的探頭內包含兩個電阻，其中一個被加熱作為探測電阻，另一個未被加熱作為基準電阻，當介質流動時，加熱電阻上的熱量被帶走，電阻值被改變，兩個電阻差值被用作判斷流速的依據。

特點

無活動部件，免維護，安裝方便，一種型號使用多種管徑要求。開關量連續可調，壓力損失低，結構緊湊，LED顯示流動趨勢及開關狀態。

適用場合

液氣兩用型，可用于氣動和液壓系統，可用于循環水/卻小葉及潤滑油的斷流監測，以及泵的空轉保護。

基本參數

設定范圍	1...150cm/s(水) 3...300cm/s(油) 20...2000cm/s(空氣)
信號輸出	PNP,NPN,繼電器常開+常閉(SPDT)
供電	24V±20%DC或230V±15%AC
接通電流	400mA（PNP或NPN型） 1A@48V ac/dc(繼電器型)
空載電流	**80mA
流量指示	LED排（6個）
設定方式	電位計設定
耐壓范圍	100bar
溫度梯度	4℃/s
響應時間	1-13s，典型值2s
初始化時間	8s
電氣保護	相反，短路，過載保護
防護等級	IP67
介質溫度	-20--80℃
環境溫度	-20--80℃
儲存溫度	-20--100℃
接線方式	M12接插件/直接，附2米線可選
材質	探頭：不銹鋼外殼：不銹鋼
重量	0.4KG

LED功能及設定(開關量型)
○紅色LED亮:斷流貨流速低于設定值開關釋放或模擬量出于4mA
○黃色LED亮:流速等于設定值開關動作
○黃色及綠色LED亮:流速大于設定值,綠燈變亮越多表明流速越大
將流量開關莊海,使介質以需要檢測的流速流動,調整電位計,使**個綠色LED恰好變亮.伺候當流速低于當前值時,開關就釋放.若要使開關點比當前流速小,可調整電位計使綠色LED多亮一些

選型表

TXZL12-	G12	H	G	P	R	C	詳述
TXZL12-							TXZL12系列電子式流量開關（傳感器）
	G12						接口螺紋G1/2
	G14						接口螺紋G1/4
		H					接口螺紋外螺紋
			G				直流24V±20%供電
				P			PNP輸出
				N			NPN輸出
				C			繼電器輸出
					R		常開+常閉輸出（SPDT）
						C	接插件式
						Z	直接附線

配件選型

ZL04-	PU	02	M	Z	詳述
ZL04-					M12四芯附線接插件
SL04-					自接線式M12附線接插件
	PU				PUR材質
		02			2米長
		05			5米長
		10			10米長
			M		母插頭
				Z	直型
				W	彎型
