應用領域
適用于天然氣、氮氣、壓縮空氣等中低流速潔凈氣體；不適用液體或高溫蒸汽及濕氣。
概述

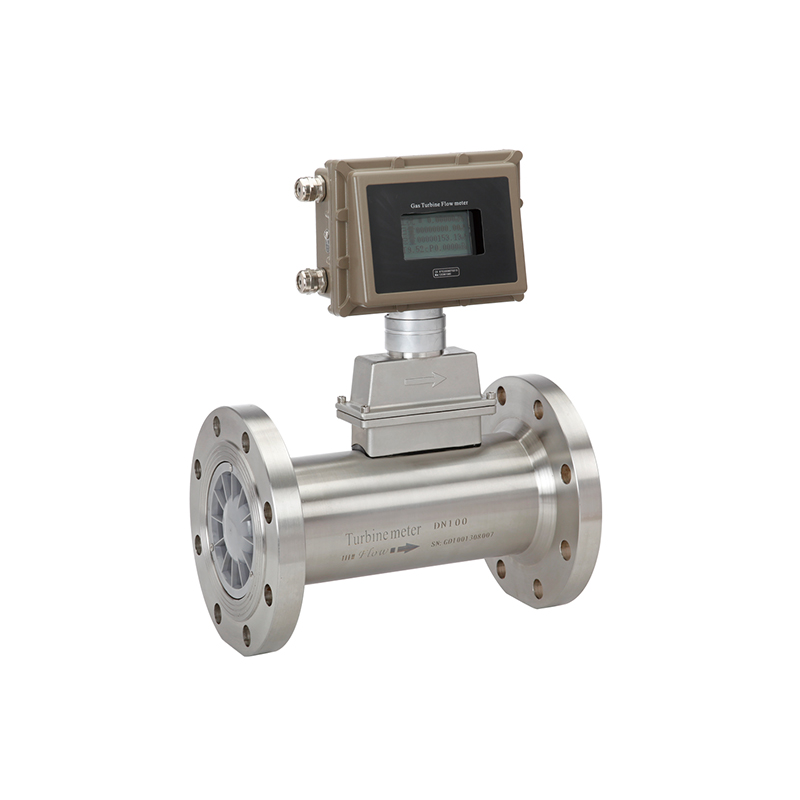

TX-LWQ系列氣體渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體計量儀表，具有低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。
該產品經國家防爆產品質檢部門按GB3836.2000《爆炸性氣體環境用電氣設備第1部：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”》標準檢驗合格，防爆標志為ExdⅡBT6（隔爆型）、ExiaⅡCT6（本安型）。適用于含有ⅡA、ⅡB、ⅡC類T1~T6溫度組別爆炸性氣體混合物的0（僅本安型）1、2區危險場所。
產品特點
Ø 采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長。
Ø 采用新型微處理器與高性能的集成芯片，運算精度高，整機功能強大，性能優越。
Ø 采用先進的微功耗高新技術，整機功耗低。既能用內電池長期供電運行，又可由外電源供電運行。
Ø 按流量頻率信號，可將儀表系數分八段自動進行線性修正，可根據用戶需要提高儀表的計算精度。
Ø 采用EEPROM數據存貯技術，具備歷史數據的存貯與查詢功能，三種歷史數據記錄方式可供用戶選擇。
Ø 流量計表頭可180°旋轉，安裝使用簡單方便。
Ø 高精度，一般可達±1.5%R、±1.0%R。
Ø 重復性好，短期重復性可達0.05%~0.2%，正是由于具有良好的重復性，在貿易結算中是優先選用的流量計。
Ø 可檢測被測氣體的溫度、壓力和流量，能進行自動跟蹤補償，并顯示標準狀態下（Pn=101.325Kpa，Tn=293.15K）的氣體流量；可實時查詢溫度、壓力、時間、日期等數據。
四、技術參數：
4.1．基本參數：
| 執行標準 | 封閉式管道中氣體流量的測量—氣體渦輪流量計（GB/T8940-2003） | ||
| 儀表口徑及連接方式 | 法蘭連接型 | 不銹鋼體 | DN25-DN300 |
| 碳鋼 | DN350、DN400 | ||
| 螺紋連接型 | 不銹鋼體 | DN25、DN40、DN50 | |
| 精度等級 | ±1.5%R（±1%R需特制） | ||
| 量程比 | 1:10；1:20；1:30 | ||
| 儀表材質 |
表體：304不銹鋼或鑄鋁（DN25-DN300）,碳鋼（DN350,DN400）； 葉輪：防腐ABS或鋁合金； 整流板材質：DN25-DN150為ABS,DN200為鑄鋁合金； 轉換器：壓鑄鋁合金 | ||
| 使用條件 |
介質溫度：-20℃～+80℃ 環境溫度：-30℃~+80℃ 相對濕度：5%～90% 大氣壓力：86～106KPa | ||
| 工作電源 |
A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1組3.6V10AH鋰電池，電池電壓在3.0V~3.6V時均可正常工作。 當電壓低于3.0時出現欠壓指示。 | ||
| 整機功耗 |
A.外電源：＜2W； B.內電源：平均功耗＜800uA | ||
| 法蘭標準 | 常規標準 | GB/T 9113-2000 | |
| 其他標準 | 國際管法蘭標準 | 如：德標DIN、美標ANSI、日標JIS | |
| 國內管法蘭標準 | 如：化工部標準、機械部標準 | ||
| 螺紋標準 | 常規規格 | 英制管螺紋（外螺紋）（參照標準GB/T7307-2001） | |
| 其他規格 | 內螺紋、NPT螺紋等 | ||
| 輸出信號功能 | 脈沖信號①、4 ~ 20mADC電流信號②、控制信號③ | ||
| 通訊輸出功能 | RS485通訊、可選HART、GPRS | ||
| 實時記錄功能⑤ | 起停記錄、日記錄、定時間間隔記錄 | ||
| 信號線接口 | 內螺紋M20×1.5或其他 | ||
| 防爆等級 | Exd II CT6 | ||
| 防護等級 | IP65 | ||
| 電氣接口 | M20*1.5內螺紋（NPT螺紋可定制） | ||
6.2選型表
| 型號 | 說明 | |||||||||
| TX-LWQ— | □ | /□ | /□ | /□ | /□ | /□ | /□ | /□ | /□ | |
| 儀表類型 | N | 24V供電，無現場顯示，脈沖輸出 | ||||||||
| A | 24V供電，無現場顯示，4-20mA | |||||||||
| G1 | 現場顯示，電池供電，無輸出 | |||||||||
| GX | 現場顯示，外供電，電流輸出/RS485輸出/脈沖輸出 | |||||||||
| E1 | 現場顯示，電池供電，無輸出 | |||||||||
| EX | 現場顯示，外供電，電流輸出/RS485/脈沖輸出 | |||||||||
| D2 | 溫壓補償型，雙供電，RS485/電流輸出/脈沖輸出 | |||||||||
| D4 | 溫壓補償型，雙供電，電流輸出/RS485/脈沖輸出 | |||||||||
| 公稱通徑 | 25 | DN25 | ||||||||
| 40 | DN40 | |||||||||
| 50 | DN50 | |||||||||
| 80 | DN80 | |||||||||
| 100 | DN100 | |||||||||
| 150 | DN150 | |||||||||
| 200 | DN200 | |||||||||
| 250 | DN250 | |||||||||
| 300 | DN300 | |||||||||
| 350 | DN350 | |||||||||
| 400 | DN400 | |||||||||
| 連接方式 | FL | 法蘭連接 | ||||||||
| LW | 螺紋連接 | |||||||||
| Z | 特殊規格 | |||||||||
| 量程范圍 | S | 標準量程 | ||||||||
| W | 擴展量程 | |||||||||
| Z | 特殊量程 | |||||||||
| 表體材質 | S | 不銹鋼 | ||||||||
| C | 碳鋼 | |||||||||
| 機芯材質 | S | 防腐ABS | ||||||||
| L | 鋁合金 | |||||||||
| 防爆等級 | N | 不防爆 | ||||||||
| E | Exd II CT6 Gb | |||||||||
| 耐溫耐壓 | N | 常規型，1.6MPa | ||||||||
| H（X） | 高壓參照表4-2 | |||||||||
| 精度等級 | 10 | 1%R | ||||||||
| 15 | 1.5%R | |||||||||
| Z | 特殊精度要求 | |||||||||
說明：*DN20、DN32、DN65、DN125為非國標產品，需訂制。
X為數字，代表不同功能，請咨詢銷售人員。
