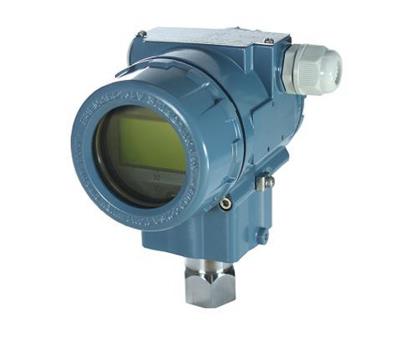

一、壓力變送器概述

在眾多儀表之中，壓力變送器的應用最為廣泛，壓力變送器大體分為擴散硅壓力變送器和電容式壓力變送器。壓力變送器常用來測量壓力、真空、液位、密度等。壓力變送器有兩線制和四線制之分，兩線制壓力變送器較多。有智能和非智能之分，智能壓力變送器漸多。另外，按應用場合有本安型和隔爆型區分

二、壓力變送器介紹

壓力變送器單從名稱上講測量的是壓力，但它們可以間接測量的量卻很多。比如壓力變送器，除了可以測量壓力外，還可以測量設備內的液位高度。在常壓容器內測量液位時，需要一臺壓力變送器即可。當測量受壓容器的液位時，可考慮用兩臺壓力變送器，即測量下限一臺，測量上限一臺，它們的輸出信號進行減法運算，即可測出液位，這時一般選用差壓變送器。在容器內液位與壓力值不變的情況下它還可以用來測量介質的密度。壓力變送器的測量范圍可以做的很寬，從絕壓0開始可以到100MPa。

三、壓力變送器制作

從壓力變送器制作的結構上來分有普通型和隔離型。普通型壓力變送器的測量膜盒為一個，它直接感受被測介質的壓力或差壓；隔離型的測量膜盒接受到的是一種穩定液（一般為硅油）的壓力，而這種穩定液是被密封在兩個膜片中間，直接接受被測壓力的膜片為外膜片，原普通型膜盒的膜片為內膜片，當外膜片上接受壓力信號時通過硅油的傳遞原封不動的將外膜片的壓力傳遞到了普通膜盒上，從而可以測出外膜片所感受到的壓力。

當被測介質需求結晶溫度較高時，可選用將膜片凸出的結構，這樣可將傳感膜片插入到設備內部，從而感應到的介質溫度不會降低，這樣測量是有保障的，即選用插入式法蘭變送器。

四、壓力變送器的選型 　

從物理學角度來看，任何一個物體上受到的壓力都包括大氣壓力和被測介質的壓力（一般稱為表壓）兩部分。作用在被測物體上的這兩部分壓力總和稱為絕對壓力。

P絕=P表 + 大氣壓

測量絕對壓力的儀表稱為絕壓表。對于普通的工業壓力表測量的都是表壓值，也就是絕對壓力與大氣壓的壓差值。當絕對壓力大于大氣壓值時測得的表壓值為正值，稱為正表壓；當絕對壓力小于大氣壓值時測得的表壓值為負值，稱為負表壓，即真空度。測量真空度的儀表稱為真空表。

1、為了保證壓力測量精度，最小壓力測量值應高于壓力表測量量程的1/3；

2、對需遠距離測量或測量精度要求較高的場合，應選用壓力傳感器或壓力變送器；

3、在測量精度要求不高時，可選擇電阻式或電感式、霍爾效應式遠傳壓力變送器；

4、氣動基地式壓力指示調節器適宜做就地壓力指示調節；

5、壓力變送器、壓力開關應根據安裝場所的防爆要求合理選擇。
