防爆壓力開關

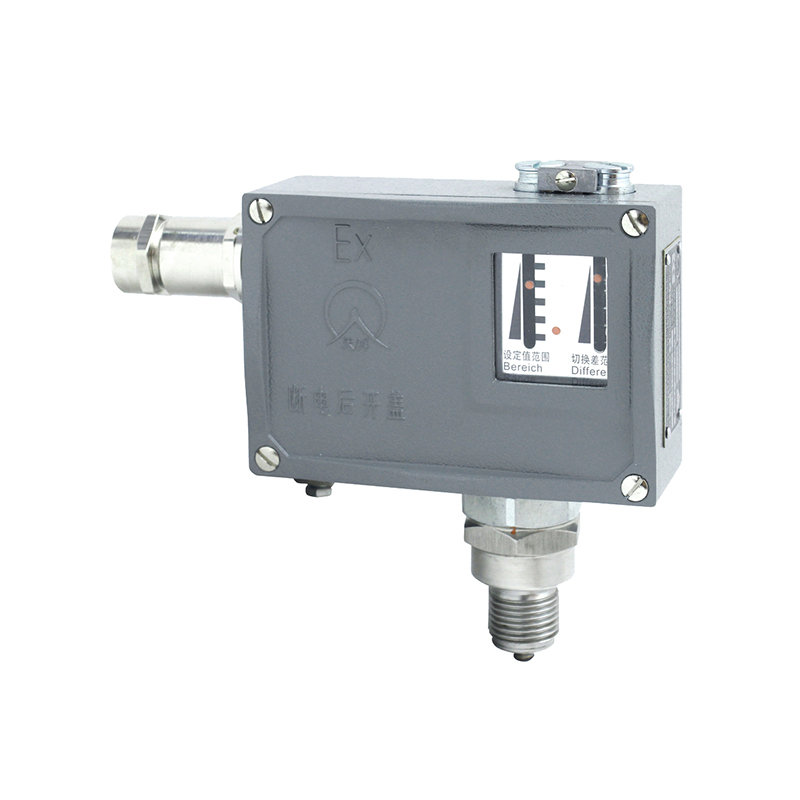

TL1102防爆壓力開關/壓力控制器

☆  測量范圍：－0.1～6.3MPa
☆  螺紋接口：G1/2外
☆  工作溫度：－20℃～50℃
☆  防護等級：IP54
☆  防爆等級：Exde Ⅱ CT4～T6
☆  傳感器類型：波紋管式
☆  常用介質：氣體和液體
☆  熱線電話：4001190288

產品資料下載

立即咨詢

產品介紹

概述
TL1102防爆壓力開關/壓力控制器采用波紋管式的傳感器，可用于腐蝕性氣體和液體介質。
TL1102防爆壓力開關/壓力控制器的設定值可調，調節范圍－0.1～6.3MPa。使用溫度范圍大。

主要技術性能

	普通型	防爆型
工作粘度	<1×10^－3m²/s	<1×10^－3m²/s
開關元件	微動開關	密封開關
防爆等級	—	Exde Ⅱ CT4～T6 合格證編號: GYB19.1360X
外殼防護等級	IP65（符合DIN40050，與GB4208中IP65相當）	IP54（符合DIN40050，與GB4208中IP54相當）
環境溫度	－40℃～50℃	－20℃～50℃
介質溫度	0～120℃	0～95℃
安裝位置	—	壓力接口垂直向下
抗振性能	TL1102：40m/s²；TL1103：20m/s²	Max：20m/s²
重復性誤差	≤1%	≤1%
觸點容量	AC 220V 6A(阻性)	DC 250V 0.25A(阻性) 60Wmax AC 250V 5A(阻性) 1250VAmax

規格
TL1102切換差不可調

設定值調節范圍 MPa	切換差不大于 MPa	**允許壓力① MPa	開關切換次數次/分	壓力傳感器材料		接口外螺紋	重量 kg	外形尺寸圖號		訂貨目錄編號
設定值調節范圍 MPa	切換差不大于 MPa	**允許壓力① MPa	開關切換次數次/分	外殼	波紋管	接口外螺紋	重量 kg	普通型	防爆型	普通型	防爆型
－0.1～0	0.007	1	20	1Cr18Ni9Ti	不銹鋼 (316L)	G1/2″	1.0	01	04	TL1102.10-106106	TL1102.50-106106
－0.1～0.1	0.008	1	20	1Cr18Ni9Ti	不銹鋼 (316L)	G1/2″	1.0	01	04	TL1102.10-105106	TL1102.50-105106
－0.1～0.16	0.009	1	20	1Cr18Ni9Ti	不銹鋼 (316L)	G1/2″	1.0	01	04	TL1102.10-104106	TL1102.50-104106
－0.1～0.25	0.012	1	20	1Cr18Ni9Ti	不銹鋼 (316L)	G1/2″	1.0	01	04	TL1102.10-103106	TL1102.50-103106
0～0.1	0.008	1	20	1Cr18Ni9Ti	不銹鋼 (316L)	G1/2″	1.0	01	04	TL1102.10-110106	TL1102.50-110106
0～0.16	0.009	1	20	1Cr18Ni9Ti	不銹鋼 (316L)	G1/2″	1.0	01	04	TL1102.10-111106	TL1102.50-111106
0.01～0.25	0.01	1	20	1Cr18Ni9Ti	不銹鋼 (316L)	G1/2″	1.0	01	04	TL1102.10-145106	TL1102.50-145106
0.02～0.4	0.03	2	20	1Cr18Ni9Ti	不銹鋼 (316L)	G1/2″	0.85	02	05	TL1102.10-151106	TL1102.50-151106
0.03～0.6	0.035	2	20	1Cr18Ni9Ti	不銹鋼 (316L)	G1/2″	0.85	02	05	TL1102.10-156106	TL1102.50-156106
0.03～1	0.04	2	20	1Cr18Ni9Ti	不銹鋼 (316L)	G1/2″	0.85	02	05	TL1102.10-158106	TL1102.50-158106
0.05～1.6	0.08	5	20	1Cr18Ni9Ti	不銹鋼 (316L)	G1/2″	0.9	03	06	TL1102.10-167106	TL1102.50-167106
0.05～2.5	0.09	5	20	1Cr18Ni9Ti	不銹鋼 (316L)	G1/2″	0.9	03	06	TL1102.10-169106	TL1102.50-169106
0.3～6.3	0.2	8.5	20	1Cr18Ni9Ti	不銹鋼 (316L)	G1/2″	0.9	03	06	TL1102.10-192106	TL1102.50-192106

TL1102切換差可調

設定值調節范圍 MPa	切換差不大于 MPa	**允許壓力① MPa	開關切換次數次/分	壓力傳感器材料		接口外螺紋	重量 kg	外形尺寸圖號		訂貨目錄編號
設定值調節范圍 MPa	切換差不大于 MPa	**允許壓力① MPa	開關切換次數次/分	外殼	波紋管	接口外螺紋	重量 kg	普通型	防爆型	普通型	防爆型
－0.1～0	0.019	1	20	1Cr18Ni9 Ti	不銹鋼 (316L)	G1/2″	1.05	01	04	TL1102.00-106106	TL1102.40-106106
－0.1～0.1	0.021	1	20	1Cr18Ni9 Ti	不銹鋼 (316L)	G1/2″	1.05	01	04	TL1102.00-105106	TL1102.40-105106
－0.1～0.16	0.022	1	20	1Cr18Ni9 Ti	不銹鋼 (316L)	G1/2″	1.05	01	04	TL1102.00-104106	TL1102.40-104106
－0.1～0.25	0.024	1	20	1Cr18Ni9 Ti	不銹鋼 (316L)	G1/2″	1.05	01	04	TL1102.00-103106	TL1102.40-103106
0～0.1	0.016	1	20	1Cr18Ni9 Ti	不銹鋼 (316L)	G1/2″	1.05	01	04	TL1102.00-110106	TL1102.40-110106
0～0.16	0.020	1	20	1Cr18Ni9 Ti	不銹鋼 (316L)	G1/2″	1.05	01	04	TL1102.00-111106	TL1102.40-111106
0.01～0.25	0.024	1	20	1Cr18Ni9 Ti	不銹鋼 (316L)	G1/2″	1.05	01	04	TL1102.00-145106	TL1102.40-145106
0.02～0.4	0.08	2	20	1Cr18Ni9 Ti	不銹鋼 (316L)	G1/2″	0.9	02	05	TL1102.00-151106	TL1102.40-151106
0.03～0.6	0.09	2	20	1Cr18Ni9 Ti	不銹鋼 (316L)	G1/2″	0.9	02	05	TL1102.00-156106	TL1102.40-156106
0.03～1	0.1	2	20	1Cr18Ni9 Ti	不銹鋼 (316L)	G1/2″	0.9	02	05	TL1102.00-158106	TL1102.40-158106
0.05～1.6	0.19	5	20	1Cr18Ni9 Ti	不銹鋼 (316L)	G1/2″	0.95	03	06	TL1102.00-167106	TL1102.40-167106
0.05～2.5	0.2	5	20	1Cr18Ni9 Ti	不銹鋼 (316L)	G1/2″	0.95	03	06	TL1102.00-169106	TL1102.40-169106
0.3～6.3	0.65	8.5	20	1Cr18Ni9 Ti	不銹鋼 (316L)	G1/2″	0.95	03	06	TL1102.00-192106	TL1102.40-192106

注：①在實際工作中，即使短暫的壓力峰值也不能超過此值。
