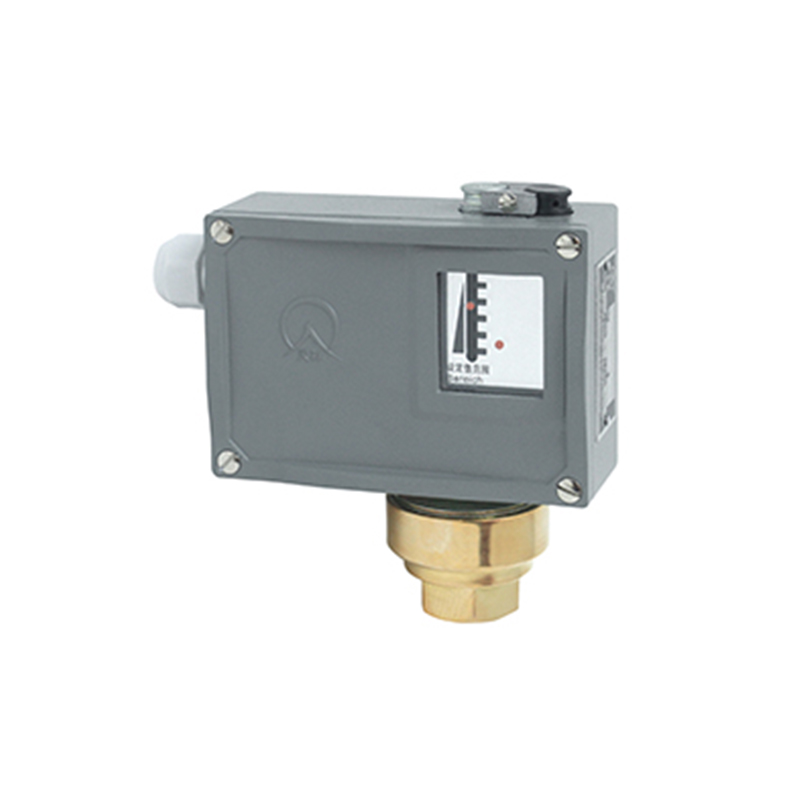

TLD-02壓力開關/壓力控制器

☆  測量范圍：－0.1～2.5MPa
☆  螺紋接口：G1/4內或M20*1.5外
☆  工作溫度：－40℃～50℃
☆  防護等級：IP65
☆  防爆等級：無
☆  傳感器類型：波紋管式
☆  常用介質：空氣、氣體、水蒸汽等中性氣體和水、制冷劑、油等液體
☆  熱線電話：4001190288

產品資料下載

立即咨詢

產品介紹

TLD-02壓力開關/壓力控制器采用波紋管式的傳感器，可用于空氣、氣體、水蒸汽等中性氣體和水、制冷劑、油等液體介質。
TLD-02壓力開關/壓力控制器的設定值可調，調節范圍－0.1～2.5MPa。
TLD-02壓力開關/壓力控制器可用于真空。有特殊要求的，可另行設計調節范圍－0.1～6.3MPa。

	普通型	防爆型
工作粘度	<1×10^－3m²/s	<1×10^－3m²/s
開關元件	微動開關	密封開關
防爆等級	—	Exed Ⅱ CT4～T6 合格證編號GYB14.1128X
外殼防護等級	IP65（符合DIN40050，與GB4208中IP65相當）	IP54（符合DIN40050，與GB4208中IP54相當）
環境溫度	－40℃～50℃	－40℃～50℃
介質溫度	0～120℃	0～120℃
安裝位置	—	壓力接口垂直向下
抗振性能	TLD-02：40m/s²；TLD-02：20m/s²	Max：20m/s²
重復性誤差	≤1%	≤1 %
觸點容量	AC 220V 6A(阻性)	DC 250V 0.25A(阻性) 60Wmax AC 250V 5A(阻性) 1250VAmax

切換差不可調

設定值調節范圍 MPa	切換差不大于 MPa	**允許壓力① MPa	開關切換次數 次/分	壓力傳感器材料		接口內螺紋	重量 kg	外形尺寸圖號		訂貨目錄編號
設定值調節范圍 MPa	切換差不大于 MPa	**允許壓力① MPa	開關切換次數 次/分	外殼	波紋管	接口內螺紋	重量 kg	普通型	防爆型	普通型	防爆型
－0.1～0	0.007	1	20	黃銅	不銹鋼00Cr17Ni14Mo2(316L)	G1/4″	1.0	01	04	0910100	0950180
－0.1～0.1	0.008									0910200	0950280
－0.1～0.16	0.009									0910300	0950380
－0.1～0.25	0.012									0910400	0950480
0～0.1	0.008									0911100	0951180
0～0.16	0.009									0911200	0951280
0.01～0.25	0.01									0911300	0951380
0.02～0.4	0.03	2					0.85	02	05	0911400	0951480
0.03～0.6	0.035									0911500	0951580
0.03～1	0.04									0911600	0951680
0.05～1.6	0.08	5					0.9	03	06	0911700	0951780
0.05～2.5	0.09	5					0.9	03	06	0911800	0951880

切換差可調

設定值調節范圍 MPa	切換差不大于 MPa	**允許壓力① MPa	開關切換次數 次/分	壓力傳感器材料		接口內螺紋	重量 kg	外形尺寸圖號		訂貨目錄編號
設定值調節范圍 MPa	切換差不大于 MPa	**允許壓力① MPa	開關切換次數 次/分	外殼	波紋管	接口內螺紋	重量 kg	普通型	防爆型	普通型	防爆型
－0.1～0 －0.1～0.1 －0.1～0.16 －0.1～0.25	0.019 0.021 0.022 0.024	1	20	黃銅	不銹鋼00Cr17Ni14Mo2(316L)	G1/4″	1.05	01	04	0900100 0900200 0900300 0900400	0940180 0940280 0940380 0940480
0～0.1 0～0.16 0.01～0.25	0.016 0.02 0.024	1					1.05	01	04	0901100 0901200 0901300	0941180 0941280 0941380
0.02～0.4 0.03～0.6 0.03～1	0.08 0.09 0.1	2					0.9	02	05	0901400 0901500 0901600	0941480 0941580 0941680
0.05～1.6 0.05～2.5	0.19 0.2	5					0.95	03	06	0901700 0901800	0941780 0941880

	普通型	防爆型
工作粘度	<1×10^－3m²/s	<1×10^－3m²/s
開關元件	微動開關	密封開關
防爆等級	—	Exed Ⅱ CT4～T6 合格證編號GYB14.1128X
外殼防護等級	IP65（符合DIN40050，與GB4208中IP65相當）	IP54（符合DIN40050，與GB4208中IP54相當）
環境溫度	－40℃～50℃	－40℃～50℃
介質溫度	0～120℃	0～120℃
安裝位置	—	壓力接口垂直向下
抗振性能	TLD-02：40m/s²；TLD-02：20m/s²	Max：20m/s²
重復性誤差	≤1%	≤1 %
觸點容量	AC 220V 6A(阻性)	DC 250V 0.25A(阻性) 60Wmax AC 250V 5A(阻性) 1250VAmax
