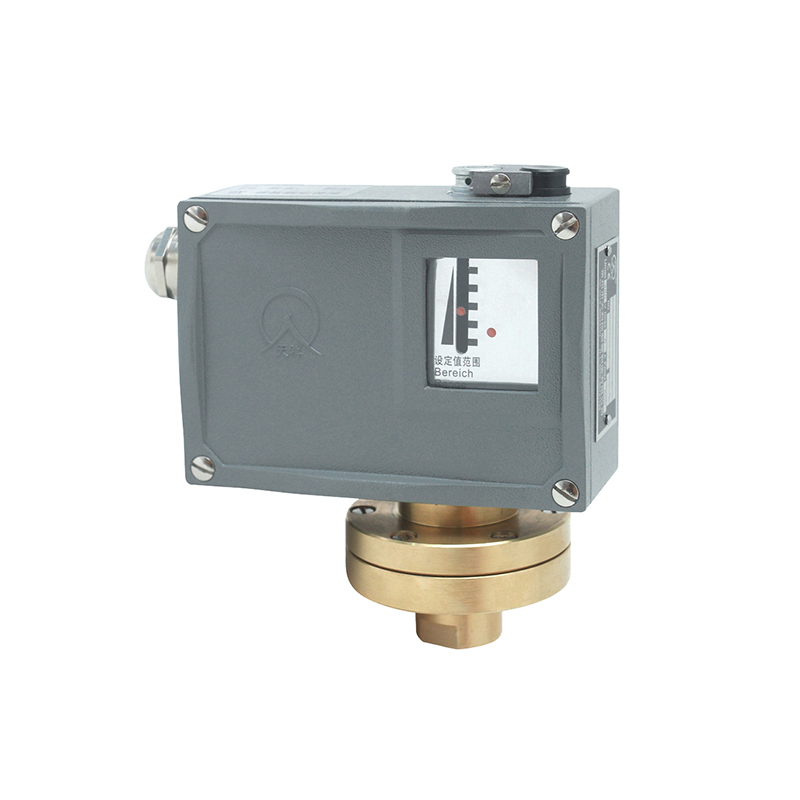

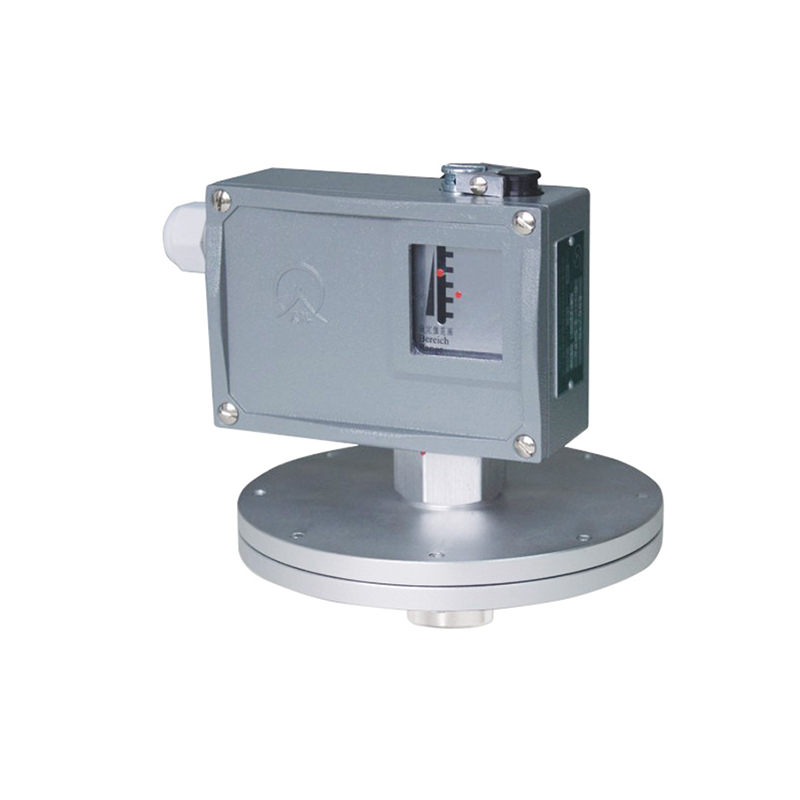

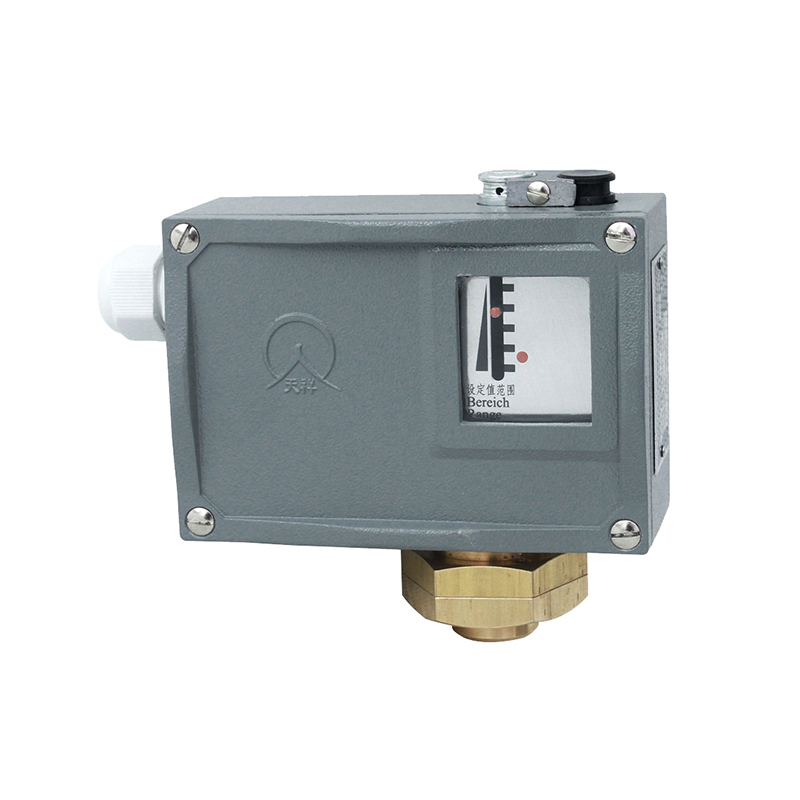

500/7D型（微壓）壓力開關/壓力控制器

☆  測量范圍：0～2.5MPa
☆  螺紋接口：G1/4內
☆  工作溫度：－20℃～50℃
☆  防護等級：IP65
☆  防爆等級：無
☆  傳感器類型：膜片式
☆  常用介質：空氣等中性氣體和水、液壓油、潤滑油、輕燃油等液體
☆  熱線電話：4001190288

產品資料下載

立即咨詢

產品介紹

500/7D型（微壓）壓力開關/壓力控制器采用膜片式傳感器，可用于空氣等中性氣體和水、液壓油、潤滑油、輕燃油等液體介質。
500/7D型（微壓）壓力開關/壓力控制器的設定值可調，調節范圍0～2.5MPa。

基本參數

	普通型	防爆型
工作粘度	<1×10^－3m²/s	<1×10^－3m²/s
開關元件	微動開關	密封開關
防爆等級	—	Exed Ⅱ CT4～T6 合格證編號: GYB14.1128X
外殼防護等級	IP65（符合DIN40050，與GB4208中IP65相當）	IP65（符合DIN40050，與GB4208中IP65相當）
環境溫度	－20℃～50℃	－20℃～50℃
介質溫度	0～90℃	0～120℃
安裝位置	—	壓力接口垂直向下
抗振性能	500/7D：40m/s²; 500/7DK：20m/s²	Max：20m/s²
重復性誤差	≤1.5%	≤1.5%
觸點容量	AC 220V 6A（阻性）	DC 250V 0.25A(阻性) 60Wmax AC 250V 5A(阻性) 1250VAmax

切換差不可調（微壓）

設定值調節 范圍 KPa	切換差不大于 KPa	**允許壓力① KPa	開關切換次數 次/分	壓力傳感器材料		接口內螺紋	重量 kg	外形尺寸圖號		訂貨目錄編號
				外殼	膜片			普通型	防爆型	普通型	防爆型
－16～0	0.6	50	10	鍍鋅鋼	丁腈橡膠	G1/4″	1.0	01	04	0812211	0852281
－10～0	0.6									0812212	0852282
－6～0	0.6									0812213	0852283
－2.5～0	0.4									0812214	0852284
－1.6～0	0.4									0812215	0852285
0～0.6	0.2									0812216	0852286
0～1.1	0.4									0812217	0852287
0～1.6	0.4									0812218	0852288

切換差不可調

設定值調節范圍 MPa(KPa)	切換差不大于 MPa(KPa)	**允許壓力① MPa(KPa)	開關切換次數 次/分	壓力傳感器材料		接口內螺紋	重量 kg	外形尺寸圖號		訂貨目錄編號
				外殼	膜片			普通型	防爆型	普通型	防爆型
(0～2.5)	(0.4)	(50)	10	鋁	丁腈橡膠	G1/4″	1.0	01	04	0812200	0852280
(0～6)	(0.6)									0812500	0852580
(0～16)	(0.8)									0812700	0852780
(0～25)	(0.9)									0812800	0852880
0.005～0.06	0.006	1.5	40	黃銅			1.15	02	05	0814100	0854180
0.005～0.1	0.009									0814200	0854280
0.005～0.16	0.012									0814300	0854380
0.005～0.25	0.015									0814400	0854480
0.03～0.4	0.04	4					0.85	03	06	0814500	0854580
0.03～0.6	0.05									0814600	0854680
0.05～1	0.06									0814700	0854780
0.1～1.6	0.12	5					0.85	03	06	0814800	0854880
0.1～2.5	0.15									0814900	0854980

切換差可調

設定值調節 范圍 MPa(KPa)	切換差不大于 MPa(KPa)	**允許壓力① MPa(KPa)	開關切換次數 次/分	壓力傳感器材料		接口內螺紋	重量 kg	外形尺寸圖號		訂貨目錄編號
				外殼	膜片			普通型	防爆型	普通型	防爆型
(0～2.5)	(1.1)	(50)	10	鋁	丁腈橡膠	G1/4″	1.05	01	04	0802200	0842280
(0～6)	(1.5)									0802500	0842580
(0～16)	(2.3)									0802700	0842780
(0～25)	(2.8)									0802800	0842880
0.005～0.06	0.016	1.5	40	黃銅			1.20	02	05	0804100	0844180
0.005～0.1	0.018									0804200	0844280
0.005～0.16	0.025									0804300	0844380
0.005～0.25	0.025									0804400	0844480
0.03～0.4	0.08	4					0.9	03	06	0804500	0844580
0.03～0.6	0.1									0804600	0844680
0.05～1	0.11									0804700	0844780
0.1～1.6	0.25	5					0.9	03	06	0804800	0844880
0.1～2.5	0.33									0804900	0844980
