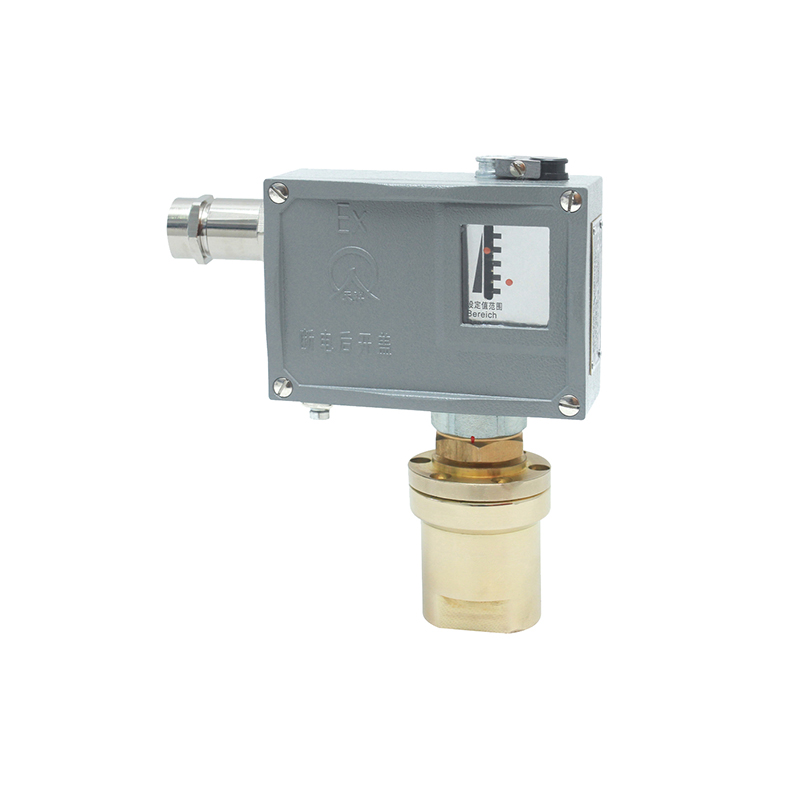

520/7DD防爆差壓開關/防爆型差壓控制器

520/7DD防爆差壓開關/防爆型差壓控制器采用波紋管式的傳感器，可用于空氣、氣體、水蒸汽等中性氣體和水、制冷劑、油等液體介質。
520/7DD防爆差壓開關/防爆型差壓控制器的設定值可調，調節范圍0.02～1.6MPa,工作壓力范圍0.05～2.5MPa。

主要技術性能

	普通型	防爆型
工作粘度	<1×10－3m2/s	<1×10－3m2/s
開關元件	微動開關	密封開關
防爆等級	—	Exed Ⅱ CT4～T6 合格證編號GYB14.1128X
外殼防護等級	IP65（符合DIN40050，與GB4208中IP65相當）	IP54（符合DIN40050，與GB4208中IP54相當）
環境溫度	－30℃～50℃	－20℃～50℃
介質溫度	0～120℃	0～95℃
安裝位置	—	壓力接口垂直向下
抗振性能	520/7DD：40m/s2；520/7DDK：20m/s2	Max：20m/s2
重復性誤差	≤1%	≤1%
觸點容量	AC  220V  6A(阻性)	DC  250V  0.25A(阻性)  60Wmax AC  250V  5A(阻性)  1250VAmax


規格
520/7DD切換差不可調

差壓設 定值調 節范圍 MPa	切換差不大于 MPa	工作壓 力范圍 ① MPa	**允許壓力② MPa	開關切換次數 次/分	壓力傳感器材料		接口 內螺紋	重量 kg	外形尺寸圖號		訂貨目錄編號
					外殼	波紋管			普通型	防爆型	普通型	防爆型
0.02～0.1	0.015	0.05～1.6	2	10	黃銅	不銹鋼00Cr17Ni 14Mo2 (316L)	G1/4″	1.20	01	02	0819100	0859180
0.02～0.16	0.017										0819200	0859280
0.025～0.25	0.02										0819300	0859380
0.03～0.4	0.025										0819400	0859480
0.05～0.6	0.07	0.1～2.5	3								0819500	0859580
0.05～1	0.08										0819600	0859680
0.05～1.6	0.09										0819700	0859780


520/7DD切換差可調

差壓設 定值調 節范圍 MPa	切換差不大于 MPa	工作壓 力范圍 ① MPa	**允許壓力② MPa	開關切換次數 次/分	壓力傳感器材料		接口 內螺紋	重量 kg	外形尺寸圖號		訂貨目錄編號
					外殼	波紋管			普通型	防爆型	普通型	防爆型
0.02～0.1	0.04	0.05～1.6	2	10	黃銅	不銹鋼 00Cr17Ni 14Mo2 (316L)	G1/4″	1.25	01	02	0809100	0849180
0.02～0.16	0.04										0809200	0849280
0.025～0.25	0.045										0809300	0849380
0.03～0.4	0.05										0809400	0849480
0.05～0.6	0.17	0.1～2.5	3								0809500	0849580
0.05～1	0.18										0809600	0849680
0.05～1.6	0.2										0809700	0849780

520/7DDK切換差不可調（小切換差，無防爆型）

差壓設 定值調 節范圍 MPa	切換差不大于 MPa	工作壓力范圍 ① MPa	**允許壓力② MPa	開關切換次數 次/分	壓力傳感器材料		接口內 螺紋	重量 kg	外形尺寸圖號	訂貨目錄編號
					外殼	波紋管
0.02～0.1	0.0075	0.05～1.6	2	10	黃銅	不銹鋼 00Cr17Ni 14Mo2 (316L)	G1/4″	1.20	01	0819107
0.02～0.16	0.008									0819207
0.025～0.25	0.01									0819307
0.03～0.4	0.012									0819407
0.05～0.6	0.035	0.1～2.5	3							0819507
0.05～1	0.04									0819607
0.05～1.6	0.045									0819707

注：①為高壓口的介質壓力范圍。
    ②在實際工作中，兩個壓力口介質短暫的壓力峰值也不能超過此值。
