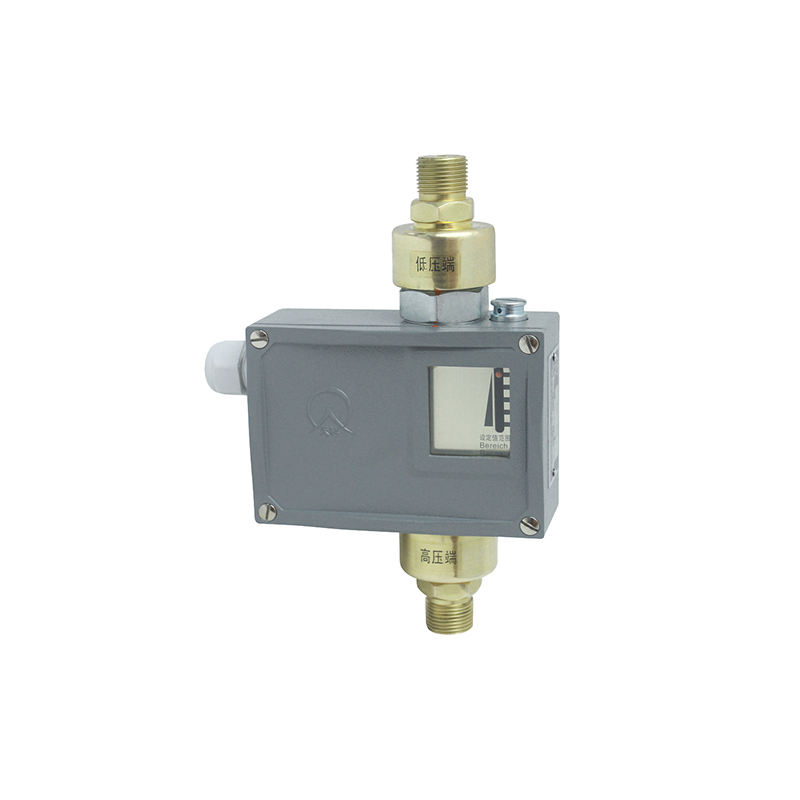

540/7DD差壓開關/差壓控制器

540/7DD差壓開關/差壓控制器采用波紋管式的傳感器，可用于無腐蝕性的氣體和液體介質。
540/7DD差壓開關/差壓控制器的設定值可調，調節范圍0.02～3MPa，其工作壓力范圍0.05～6.3MPa。

主要技術性能

	普通型	防爆型
工作粘度	<1×10－3m2/s	<1×10－3m2/s
開關元件	微動開關	密封開關
防爆等級	—	Exed Ⅱ CT4～T6 合格證編號GYB14.1128X
外殼防護等級	IP65（符合DIN40050，與GB4208中IP65相當）	IP65（符合DIN40050，與GB4208中IP65相當）
環境溫度	－25℃～40℃	－25℃～50℃
介質溫度	0～120℃	0～95℃
安裝位置	—	壓力接口垂直向下
抗振性能	540/7DD：40m/s2   540/7DDK：20m/s2	Max：20m/s2
重復性誤差	≤1%	≤1%
觸點容量	AC  220V  6A(阻性)	DC  250V  0.25A(阻性)  60Wmax AC  250V  5A(阻性)  1250VAmax


規格
540/7DD切換差不可調

差壓設 定值調 節范圍 MPa	切換差不大于 MPa	工作壓 力范圍 ① MPa	**允 許壓力 ② MPa	開關切換次數 次/分	壓力傳感器材料		接口 外螺紋	重量 kg	外形尺寸圖號		訂貨目錄編號
					外殼	波紋管			普通型	防爆型	普通型	防爆型
0.02～0.1	0.04	0.05～0.6	2	10	黃銅	不銹鋼 00Cr17Ni 14Mo2 (316L)	G1/2″	1.10	01	03	0919111	0959181
0.02～0.16	0.04										0919211	0959281
0.025～0.25	0.05										0919311	0959381
0.03～0.4	0.06										0919411	0959481
0.05～0.6	0.1	0.1～2.5	3					1.05	02	04	0919511	0959581
0.05～1	0.12										0919611	0959681
0.05～1.6	0.14										0919711	0959781
0.1～3	0.2	0.4～6.3	7								0919715	0959785

注：①為高壓口的介質壓力范圍。
    ②在實際工作中，兩個壓力口介質短暫的壓力峰值也不能超過此值。
備注：接口有外螺紋M20×1.5、M14×1.5，內螺紋G1/4″，接口如有特殊要求可另行設計。
